EPDM-dakfolie leggen: stap-voor-stap handleiding voor het platte dak

Deze handleiding voert u door de complete montage van een EPDM-dakbaan – van de ondergrond via het uitrollen en verlijmen tot hoeken, afvoer en dakrandprofiel. Het grote voordeel van het materiaal: wij confectioneren de baan in één stuk tot 460 m², er zijn dus geen naden, geen laswerkzaamheden en geen open vuur op het dak. Alle waarden komen uit de originele montagehandleidingen van DACHPROTECT en Tytane. Waar beide fabrikanten verschillende opgaven doen, staat dat er uitdrukkelijk bij – en noemen wij de meest conservatieve waarde.

tot 460 m²

Naadloos in één stuk geconfectioneerd – geen lasnaden op het dak

+5 °C

Ondergrens voor de verwerking – en minimaal 24 uur daarna aanhouden

ca. 250 g/m²

Oppervlaktelijm – aan de rand ca. 350–400 g/m² contactlijm

30 minuten

Ontspanningstijd na het uitrollen, voordat u gaat lijmen

Op deze pagina

De montage in beeldVideo Gereedschap & materiaalMateriaal Foliemaat & lijm berekenenBehoefte De montage in 6 stappen6 stappen Hoeken, afvoer & buizen in beeldDetails Ondergronden & renovatieOndergrond Lijm, profielen & toebehorenToebehoren Veelgemaakte foutenFouten Pdf-downloadsPdf's FAQFAQ

Maurice Grimberg
Directeur

"EPDM vergeeft bijna alles – behalve ongeduld. De baan komt gevouwen op de bouwplaats en moet na het uitrollen minimaal een half uur blijven liggen, zodat de vouwen zich kunnen ontspannen. Wie meteen gaat lijmen, lijmt de vouwen er blijvend in. En het tweede punt: aan de rand is de lijm een zaak van de fabrikant. Tytane verlangt een eigen contactlijm, DACHPROTECT gebruikt dezelfde oppervlaktelijm volgens de contactlijmmethode. Wie dat verwisselt, heeft bij de opstand een probleem dat u pas bij de eerste storm ziet."

De complete montage in beeld

Video: EPDM dakfolie monteren – complete handleiding met afvoergoten en profielen

9:45

Van het lege dak tot de afgewerkte rand

Krap tien minuten, het hele verloop op een echt dak: ondergrond voorbereiden, baan uitrollen en laten ontspannen, oppervlaktelijm aanbrengen, hoeken uitvoeren, afvoer plaatsen en het dakrandprofiel monteren. De schriftelijke handleiding hieronder gaat op elke stap in detail in – met lijmhoeveelheden, wachttijden en de punten waarop de fabrikanten van elkaar verschillen.

Gereedschap & materiaal: dit heeft u nodig

Gereedschap

Kortharige verfroller (velours) en kwast voor de oppervlaktelijm – de kwast voor randen en aansluitingen
Zachte bezem om de baan aan te strijken – vanuit het midden naar buiten, zodat er geen lucht wordt ingesloten
Stanleymes en schaar voor het op maat snijden en de hoekvorming
Heteluchtpistool voor pijpmanchetten en hoeken – maar geen open vuur, EPDM wordt nooit gelast
Aandrukroller voor naden, aansluitingen en randen
Minimaal één ladder, liever twee – DACHPROTECT schrijft uitdrukkelijk voor de ladder zo te plaatsen dat u het dak op elk moment kunt verlaten

Materiaal

EPDM-dakbaan – op uw maten geconfectioneerd, in één stuk tot 460 m²
Oppervlaktelijm – bij DACHPROTECT de watergedragen BlueTek, bij Tytane de bijbehorende systeemlijm. Verbruik ongeveer 250 g/m²
Lijm voor randen en opstanden – systeemafhankelijk: Tytane verlangt een eigen contactlijm (T-2000 resp. sprayontactlijm T-2700), DACHPROTECT voert het randgebied uit met dezelfde oppervlaktelijm BlueTek volgens de contactlijmmethode; voor renovatie noemt DACHPROTECT daarnaast SprayBond. Verbruik contactlijm ongeveer 350–400 g/m²
Wigplanken rondom, bijv. 8 × 10 cm (h × b), bij voorkeur geschaafd – zij breken de scherpe kant bij de opstand
Vormstukken: binnen- en buitenhoeken, pijpmanchetten, afvoer (DN 70, DN 100 of DN 125) en dakrandprofielen
Profielhout zonder droogsleuven voor het dakbeschot – gebruikelijke lengtes 4,5 tot 5,5 m; bij langere carports de naad op een spant uitvoeren

Temperatuur: niet onder 5 °C, en dat gedurende minimaal 24 uur. DACHPROTECT geeft voor de oppervlaktelijm BlueTek aan: niet onder 5 °C gebruiken, niet bij regen gebruiken, alleen op droog hout toepassen. De korte handleiding vult aan dat de temperatuur minimaal 24 uur na het verlijmen boven 5 °C moet blijven – anders hardt de lijm niet door. Even belangrijk: de ondergrond moet droog, schoon, vet- en stofvrij zijn.

Foliemaat, lijm en toebehoren berekenen

De baan moet over het dakvlak heen reiken: eenmaal om de opstand heen en dan nog een stuk, zodat er bovenaan genoeg materiaal overblijft om te bevestigen. Tytane rekent dat met een duidelijke formule; DACHPROTECT geeft eenvoudigweg „rondom ca. 10 cm groter" aan, zonder de toeslag voor de opstand te becijferen. De calculator volgt de uitvoerigere Tytane-formule.

Daklengte (m)

Dakbreedte (m)

Hoogte van de opstand (cm)

Toeslag per zijde (cm)

Benodigde foliemaat

–

Folieoppervlak

–

Oppervlaktelijm (ca. 250 g/m²)

–

Berekend volgens de Tytane-formule: dakmaat plus tweemaal de hoogte van de opstand plus tweemaal de toeslag per richting. Het lijmverbruik heeft betrekking op het verlijmde dakvlak; voor randen en opstanden komt daar contactlijm bij met ongeveer 350 tot 400 g/m².

De calculator geeft een snelle indicatie. Wij confectioneren de baan naadloos in één stuk – de exacte maten stemmen wij bij de bestelling met u af.

Naar de EPDM-dakfolie

De maatformule in gewone taal

Voor een dak van 6,00 × 4,00 m met 10 cm opstand en 10 cm toeslag:

Lengte: 6,00 m + 2 × 0,10 m + 2 × 0,10 m = 6,40 m
Breedte: 4,00 m + 2 × 0,10 m + 2 × 0,10 m = 4,40 m
Foliemaat dus 6,40 × 4,40 m = 28,16 m²

Lijmhoeveelheden in één oogopslag

Oppervlaktelijm ca. 250 g/m² – eenzijdig op de ondergrond, de baan wordt in het natte lijmbed gelegd
Contactlijm ca. 350–400 g/m² – tweezijdig aangebracht, voor randen, opstanden en detailaansluitingen
De contactlijm wordt op beide vlakken aangebracht en moet uitwasemen voordat de delen worden samengevoegd – wachttijd volgens opgave van de fabrikant

EPDM-dakfolie leggen in 6 stappen

1

Ondergrond voorbereiden en de afvoeropening boren

De ondergrond bepaalt de levensduur van de afdichting – hier valt achteraf niets meer bij te werken.

Droog, schoon, vet- en stofvrij: de ondergrond moet vlak en draagkrachtig zijn, alle scherpe kanten en uitstekende spijkers of schroeven worden verwijderd.
Dakbeschot: profielhout zonder droogsleuven, gebruikelijke lengtes 4,5 tot 5,5 m. Bij langere carports hoort de naad op een spant. Als alternatief zijn OSB- of multiplexplaten geschikt.
Wigplanken rondom plaatsen, bijv. 8 × 10 cm (h × b), bij voorkeur geschaafd – zij breken de hoek van 90° naar de opstand, zodat de baan niet scherp knikt.
Eerst de afvoeropening: DACHPROTECT noemt het boren als stap 3 van 4 – dus vóór het leggen van de baan. Boor met de passende gatzaag en houd enige afstand tot de wigplank. De diameter richt zich naar uw afvoer: in het assortiment zijn DN 70, DN 100 en DN 125 verkrijgbaar – de door DACHPROTECT genoemde gatzaag van 100 mm geldt voor de eigen afvoer.

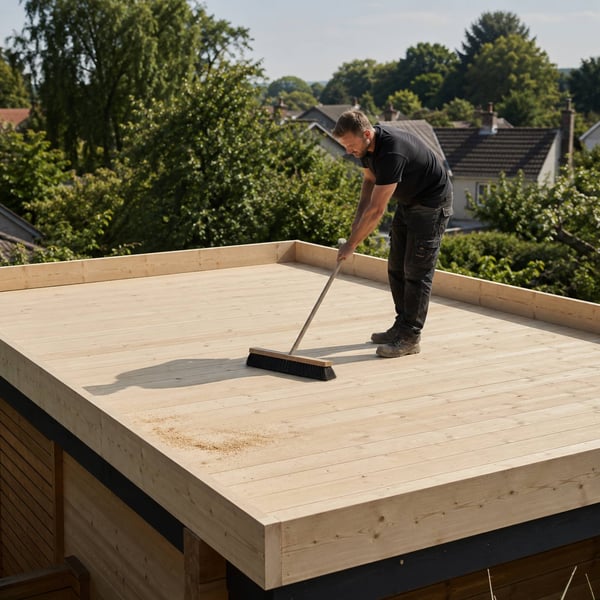

Houten dakbeschot van een plat dak met wigplank rondom vóór het leggen van de EPDM-baan

2

Baan op het dak brengen, uitrollen en laten ontspannen

De baan komt gevouwen op de bouwplaats – en heeft tijd nodig voordat er wordt gelijmd. Deze stap wordt het vaakst overgeslagen.

Met zijn tweeën transporteren: DACHPROTECT noemt voor het transport naar het dak uitdrukkelijk twee personen. Bij grotere banen navenant meer – het gewicht loopt snel op.
Midden uitrollen en uitlijnen: de baan wordt op het vlak uitgelegd en zo gepositioneerd dat er rondom evenveel materiaal oversteekt.
Minimaal 30 minuten laten ontspannen. De vouwen uit de confectionering trekken in die tijd weg. Wie meteen lijmt, werkt ze er blijvend in – en elke ingelijmde vouw is later een zwakke plek.
Niet bij wind werken: een uitgerolde EPDM-baan is een groot zeiloppervlak. Bij aantrekkende wind kunt u beter wachten dan de baan riskeren.

Twee vaklieden rollen een EPDM-dakbaan uit op het dakvlak

3

Eerste helft verlijmen

Er wordt in twee helften gelijmd – zo blijft de baan ondertussen op zijn plaats en laat hij zich vouwvrij aanleggen.

De helft terugslaan: één helft van de uitgelegde baan wordt naar het midden omgeslagen, zodat de ondergrond vrij komt te liggen.
Oppervlaktelijm gelijkmatig aanbrengen – ongeveer 250 g/m², met de kortharige roller op de ondergrond. De lijm wordt eenzijdig aangebracht, de baan komt in het natte lijmbed.
Baan terugklappen en aanstrijken: met de zachte bezem vanuit het midden naar buiten – zo wordt de lucht eruit gestreken en ontstaan er geen blazen.
Randstrook vrij laten: het gebied naar de opstand blijft voorlopig onverlijmd, zodat u daar nog kunt lopen. Tytane noemt 20 cm, DACHPROTECT in de renovatiehandleiding uitdrukkelijk „ca. 40 cm vrij laten om te lopen" – neem bij twijfel de bredere strook.

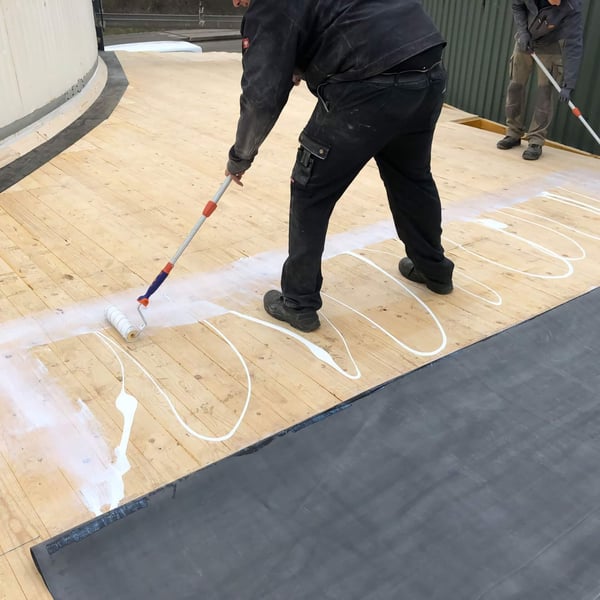

Oppervlaktelijm voor EPDM met de verfroller aanbrengen op het houten dakbeschot

4

Tweede helft verlijmen

Dezelfde werkwijze voor de andere zijde – met één punt dat DACHPROTECT uitdrukkelijk als veiligheidsvoorschrift formuleert:

Voorschrift van de fabrikant over de ladder: DACHPROTECT schrijft in de renovatiehandleiding: „Plaats minimaal één ladder zo dat u het dak op elk moment kunt verlaten … Twee ladders zijn handig." Dat is geen terloopse praktijktip, maar een voorschrift van de fabrikant – op een vers gelijmd dak is er geen droog uitwijkvlak.

Tweede helft terugslaan, lijm aanbrengen, terugklappen en opnieuw vanuit het midden naar buiten aanstrijken.
Blazen meteen uitstrijken: wat er nu niet uit gaat, blijft erin. Met de bezem over het vlak, met de aandrukroller in rand- en aansluitgebieden.
Uitwasemtijden aanhouden waar contactlijm in het spel is – die wordt tweezijdig aangebracht en moet vóór het samenvoegen uitwasemen.

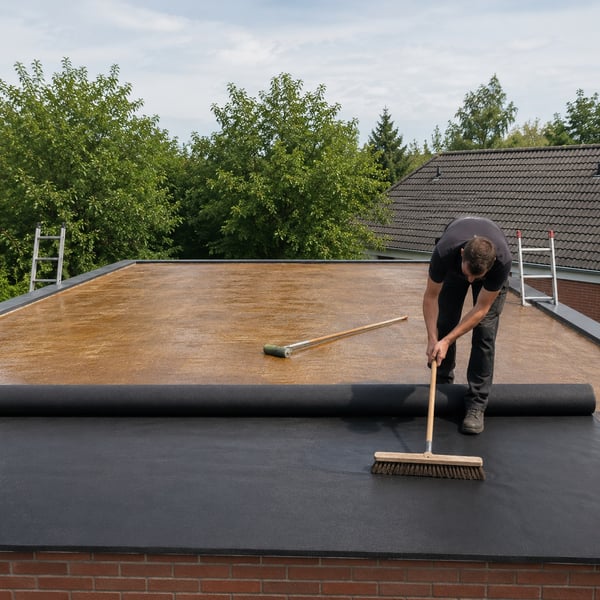

EPDM-baan met de zachte bezem vanuit het midden naar buiten aanstrijken

5

Randen en opstanden – hier scheiden de systemen zich

Het randgebied is het punt waarop beide fabrikanten van elkaar verschillen – en waar het verkeerde lijmsysteem zich later wreekt:

Tytane

Verlangt een eigen contactlijm: T-2000 of sprayontactlijm T-2700. Aan de rand worden de laatste 10 cm van het dakvlak tot over de bovenkant van de opstand verlijmd.

DACHPROTECT

Voert het randgebied in de nieuwbouwhandleiding uit met dezelfde oppervlaktelijm BlueTek volgens de contactlijmmethode. Voor renovatie noemt de artikelpagina daarnaast SprayBond.

Contactlijm tweezijdig aanbrengen – op de baan en op de ondergrond –, laten uitwasemen en dan samenvoegen. Vervolgens met de aandrukroller nawerken.
Randborging van de laatste 3 cm: DACHPROTECT staat hier naar keuze een afdekprofiel of aansluitlijm FLEX toe – beide wegen zijn toegestaan, niet alleen de lijm.
Binnenhoeken: Tytane sluit uit dat een binnenhoek zich zonder vormstuk netjes laat uitvoeren – daar hoort een voorgevormd hoekstuk, geen vouwoplossing.

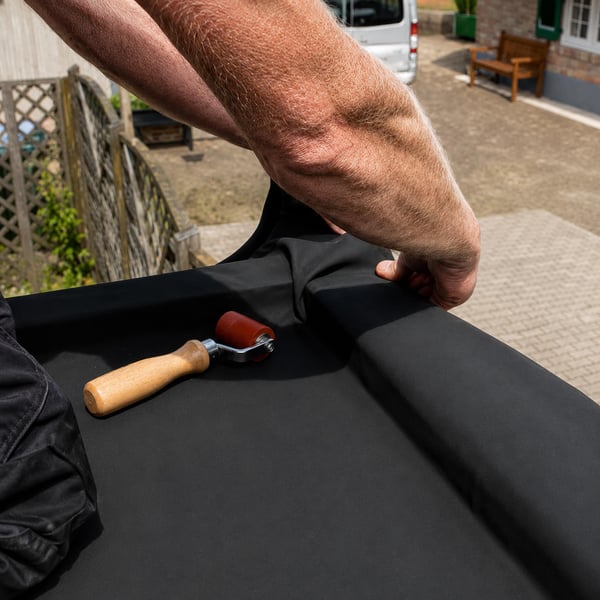

EPDM-baan bij de opstand verlijmen met contactlijm

6

Afvoer, doorvoeren en dakrandprofiel

Tot slot komen de details die over de waterdichtheid beslissen – en die er allemaal als vormstuk zijn:

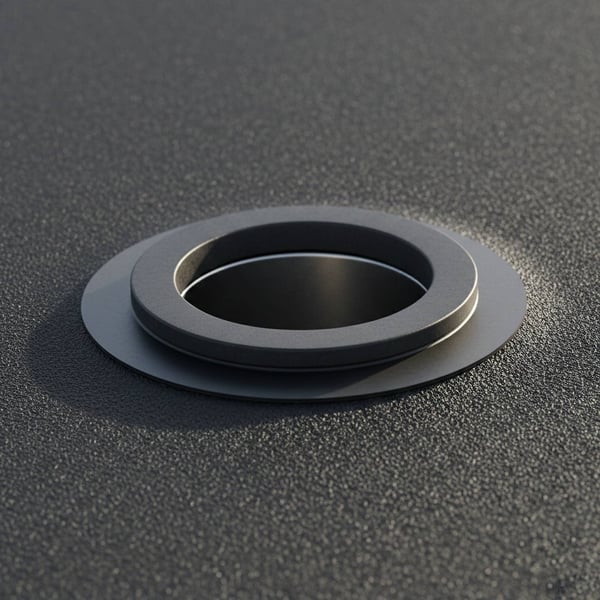

Afvoer plaatsen: de opening zit al uit stap 1. De afvoer wordt met de systeemlijm ingelijmd en de baan netjes aangewerkt – de video's hieronder tonen de zelfklevende en de garantie-afvoer in detail.
Pijpdoorvoeren met een voorgevormde manchet uitvoeren, met het heteluchtpistool aanvormen en met de roller aandrukken.
Hoeken: binnen- en buitenhoeken krijgen vormstukken. De hoekvorming bij de wigplank is een eigen werkstap – ook daarover is er een video.
Dakrandprofiel ISOS monteren: het klemt de folierand mechanisch vast en geeft het dak de nette afwerking. Montage en eigenschappen worden in twee eigen video's uitgelegd.

Eindcontrole: alle aansluitingen, hoeken en doorvoeren nalopen, op blazen en open randen controleren. De temperatuur moet na het verlijmen minimaal 24 uur boven 5 °C blijven.

Gemonteerd dakrandprofiel ISOS op een met EPDM afgedicht plat dak

De details in beeld

Elf korte video's over de werkstappen waarbij een beeld meer zegt dan een alinea – van het transport van de baan tot het dakrandprofiel:
