Montage profielen

Model
Klik-profiel
Materiaal
Kunststof (PVC)
Breedte
70 mm
Kleur
Wit
Toepassing
Kanaalplaten (10 en 16 mm)
Model
Schroef-profiel
Materiaal
Aluminium
Breedte
60 mm
Kleur
Blank
Toepassing
Kanaalplaten (10 en 16 mm)
Model
Klik-profiel
Materiaal
Aluminium en kunststof (PVC)
Breedte
60 - 70 mm
Kleur
Blank, wit en donkergrijs
Toepassing
Kanaalplaten en glas (6 tot 34 mm)

Nadat u de gewenste kanaalplaat heeft uitgezocht heeft u alleen nog maar een montagesysteem uit te kiezen en het passende toebehoren. Meerwandige lichtplaten worden niet direct op de houten onderconstructie vastgeschroefd maar “zwevend” in profielen gelegd. De lichtplaten liggen in de profielen geklemd maar hebben genoeg bewegingsvrijheid zodat ze bij temperatuurschommelingen probleemloos kunnen uitzetten en krimpen. Niet de lichtplaten maar de profielen worden direct op de houten onderconstructie vastgeschroefd en garanderen zo een stabiele en veilige verbinding. De profielen zijn niet zelfdragend en worden in standaardlengtes compleet op de lengtebalken van de houten onderconstructie gemonteerd. Natuurlijk dient men vanaf een bepaalde lengte ook extra dwarsbalken te gebruiken, zie montagehandleiding. Het is belangrijk dat u eerst de lichtplaat met het gewenste montagesysteem uitzoekt, voordat u aan de planning of bouw van de onderconstructie begint. U dient hier rekening te houden met de plaatbreedte en de hart-op-hart maat van het montagesysteem; die bepalen de afstand tussen de lengtebalken. Elk montagesysteem heeft een specifieke hart-op-hart maat. Denk ook aan de juiste breedte van de lengtebalken. Belangrijk is dat de lengtebalken even breed zijn als de profielen zodat deze compleet door de lengtebalk worden ondersteund en niet zijdelings oversteken. Is het profiel smaller dan de balk, dan dient u de bovenkant van de balken wit te schilderen of met aluminiumtape af te plakken, zodat hier tussen onderconstructie en lichtplaat geen hitteophoping ontstaat waardoor de platen kunnen verkleuren of vervormen. De onderconstructie wordt dus aan de lichtplaat en het montagesysteem aangepast. De montageprofielen worden in standaard lengtes geleverd en kunnen eenvoudig zelf korter worden gezaagd. Meer informatie vindt in de montagehandleidingen.

Zoekt u kanaalplaten die zonder profielen en op dwarsbalken worden gemonteerd, dan kijk even bij het 16 mm polycarbonaat Click Paneel.

Om de terrasoverkapping mooi, netjes en waterdicht af te werken hebben we optioneel nog muuraansluitprofielen voor de overgang van de muur naar de overkapping in ons assortiment, naar keus in blank aluminium of wit staal. Natuurlijk bieden we ook alle andere accessoires of hulpstukken aan die u nodig heeft bij de bouw van een terrasoverkapping met kanaalplaten. Het toebehoren zoals het complete bevestigingsmateriaal, aluminiumtape, afsluitprofielen voor de kanaalopeningen (naar keuze in blank, wit of donkergrijs), en afsluithoekjes die verhinderen dat de lichtplaten naar beneden glijden, vindt u bij ons.

Maar waarom moeilijk doen als het ook makkelijk kan? We hebben kant-en-klare voordeelpakketen voor u samengesteld waar alles wat u nodig heeft voor de dakbedekking van een overkapping zit er al in. Snel, eenvoudig en compleet, want complete oplossingen daar zijn we sterk in!

Het montagesysteem “Zeven” is een klikprofiel dat geheel uit wit kunststof bestaat. Dit kunststof wordt ook voor de productie van kozijnen gebruikt, is zeer weerbestendig en heeft dus een lange levensduur. Deze profielen geven uw overkapping een mooie harmonische uitstraling. Het model Zeven is het meest gekochte montagesysteem en is in twee uitvoeringen verkrijgbaar: passend voor kanaalplaten met een plaatdikte van 10 mm en 16 mm. De montageprofielen worden in standaard lengtes van 2,02 m tot 7,02 m geleverd en deze kunt u eenvoudig zelf op de gewenste lengte inkorten.

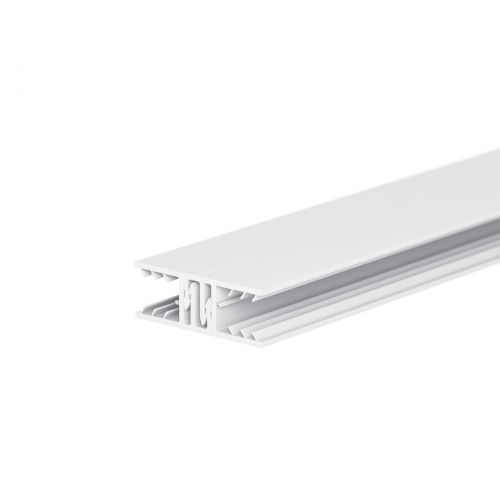

Het montagesysteem Zeven heeft koppelprofielen waar men links en rechts de kanaalplaten inschuift en aan het begin en het eind van de overkapping gebruikt u ter afsluiting de randprofielen. Koppel- en randprofiel zijn op zich gelijk in bouw. Het koppelprofiel bestaat uit twee delen: een linker en een rechter profieldeel. Het eerste profieldeel wordt direct op de onderconstructie vastgeschroefd. Het tweede profieldeel wordt er daarna samen met de geprepareerde lichtplaat in geklikt. Klaar. Zodra de beide profieldelen in elkaar geklikt zijn, kunt u de schroeven niet meer zien. Bij het randprofiel werkt dit hetzelfde. Het randprofiel bestaat echter uit drie delen: de twee profieldelen links en rechts (hetzelfde in bouw als het koppelprofiel) met nog een extra U-profiel wat later zachtjes met een rubberen hamer erin geklikt wordt. Dit U-profiel wordt ook randafsluitlijst of strip genoemd en sluit de profielen zijdelings aan het begin en het einde van de overkapping af zodat het netjes is afgewerkt en er geen regen in kan komen. Alle profieldelen zijn kant en klaar met geëxtrudeerde dichtingen geproduceerd waartussen de kanaalplaten stevig ingeklemd zijn zodat het gehele systeem ook goed waterdicht is. Met het model Zeven kunt u eenvoudig en snel een mooie terrasoverkapping bouwen; door het kliksysteem spaart u veel werktijd. Het profiel heeft een breedte van 70 mm. Door de extra diepe insteek heeft de kanaalplaat over de gehele lengte extra steun en vooral ook genoeg speling zodat de kunststof plaat bij temperatuurschommelingen probleemloos kan uitzetten en krimpen. Belangrijk is dat de lengtebalken even breed zijn als de profielen zodat deze compleet door de lengtebalk worden ondersteund en niet zijdelings oversteken. Als u een smallere balk heeft dan heeft u nog de mogelijkheid een ander montagesysteem te nemen zoals bijvoorbeeld het DUO of Mendig Thermo/Classic profiel met een breedte van 60 mm. Met het model Zeven kunt u niet alleen goed kanaalplaten bovenop een overkapping monteren, het is ook uitermate goed geschikt om verticale wanden van kanaalplaten te maken. Zo kunt u met een paar kliks ook een scheidingswandje of zichtwering maken. Om de wandmontage makkelijker te maken hebben we hiervoor speciale hulpstukken zoals het hoekprofiel (voor binnen- en buitenhoeken) en het wandprofiel (voor montage haaks op de muur).

Het montagesysteem Zeven is een scherp geprijsd klikprofiel waarmee u eenvoudig en snel een duurzame terrasoverkapping bouwt waar u nog lang plezier van heeft.

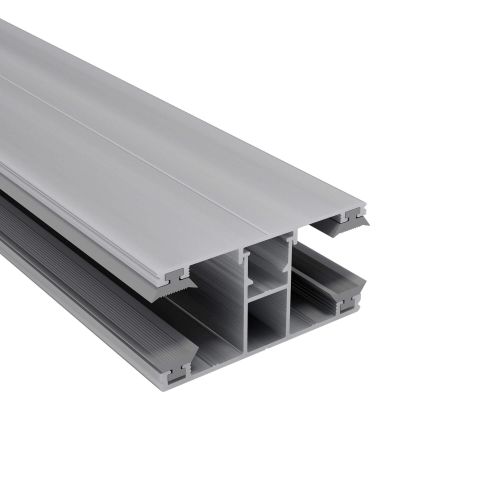

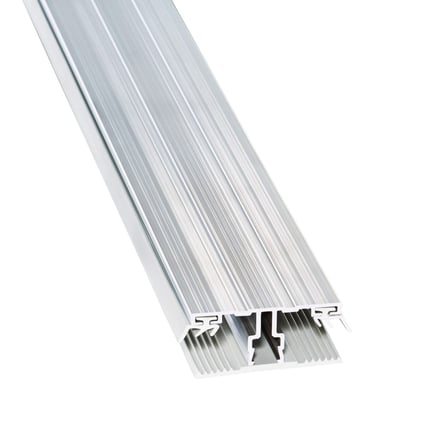

Het montagesysteem DUO heeft profielen die in elkaar geschroefd worden. Het schroefprofiel DUO bestaat compleet uit aluminium en garandeert de hoogwaardige kwaliteiten en de lange levensduur wat dit materiaal met zich meebrengt. Onder- en bovenprofiel maar ook het middenkanaal zijn van aluminium en zorgen voor een edele en harmonische uitstraling. Het voordeel van een schroefprofiel is niet alleen dat het een stevigere manier van bevestigen is als een klikprofiel, maar vooral dat u later dit profiel weer kunt openen om eventueel een plaat uit te wisselen door de schroeven los te draaien. Om montagetijd te sparen zijn alle profielen bij levering al kant-en-klaar met rubberen dichtingen voorzien. Het profiel heeft een handige profielbreedte van 60mm. Het DUO montagesysteem is passend voor kanaalplaten, maar ook massieve platen of glazen platen in een plaatdikte van 10 en 16 mm. Belangrijk is dat de lengtebalken even breed zijn als de profielen zodat deze compleet door de lengtebalk worden ondersteund en niet zijdelings oversteken. De profielen worden in standaard lengtes geleverd van 2 m tot 7 m en kunt u eenvoudig op de gewenste lengte ingekorten.

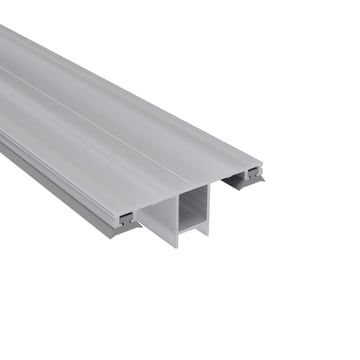

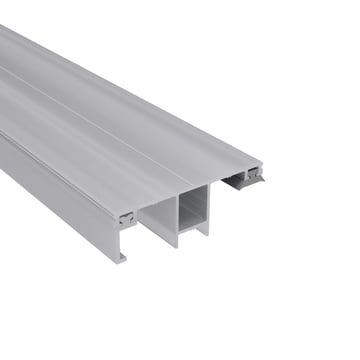

Het montagesysteem DUO heeft koppelprofielen waar men links en rechts de kanaalplaten inschuift en aan de uiteinden van de overkapping gebruikt u ter afsluiting de randprofielen. Het koppelprofiel bestaat uit twee delen: het eerste deel (onderprofiel met opstaand middenkanaal) wordt direct op de houten onderconstructie vastgeschroefd. Daarna worden de geprepareerde kanaalplaten op de rubberen dichtingen gelegd en wordt het bovenprofiel op het onderprofiel vastgeschroefd. De kanaalplaat is stevig en waterdicht tussen de profielen ingeklemd. De kunststof kanaalplaten worden dus niet direct geschroeft maar liggen “zwevend” in de profielen zodat ze bij temperatuurschommelingen nog genoeg speling hebben om uit te zetten of te krimpen. Het randprofiel bestaat uit drie delen: naast het boven- en onderprofiel heeft het randprofiel nog een extra randinschuiflijst die zijdelings aan de uiteinden van de overkapping de profielen netjes en waterdicht afsluiten. Het onderprofiel heeft hier aan één kant geen rubberen dichting zodat u hier de randlijst in kan schuiven. Na montage zijn de schroeven nog zichtbaar. Om dit netjes af te werken kunt u optioneel een klemdeksel bestellen (naar keus in blank of wit) die de schroeven verdekt. De klemdeksel wordt over de DUO profielen geklikt zodat de schroeven niet meer te zien zijn en de overkapping er mooi afgewerkt uitziet. Als alternatieve manier van monteren kan optioneel het DUO bovenprofiel ook omgekeerd op een zelfklevend rubberen TPE-profielband worden vastgeschroefd.

Het montagesysteem DUO is een edel gevormd schroefprofiel waarmee u een kwalitatief hoogwaardige en duurzame terrasoverkapping bouwt waar u nog lang van kunt genieten.

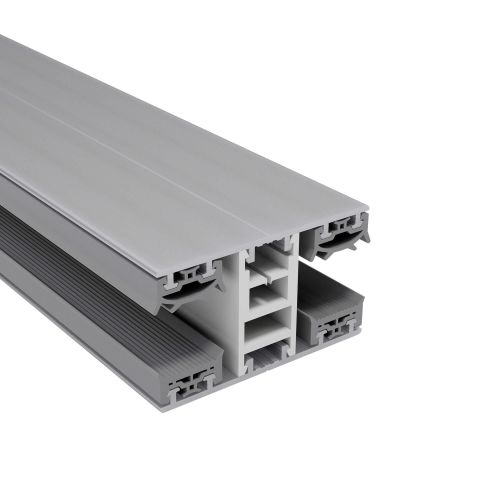

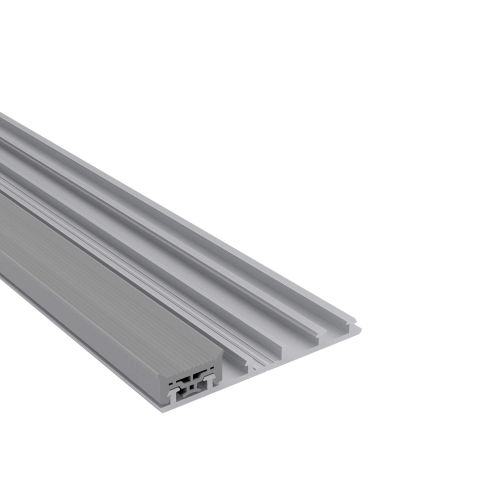

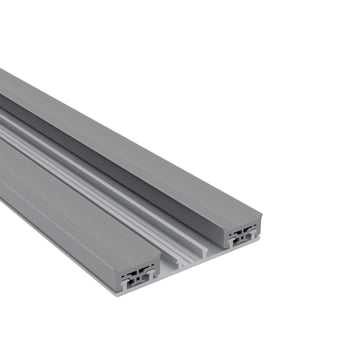

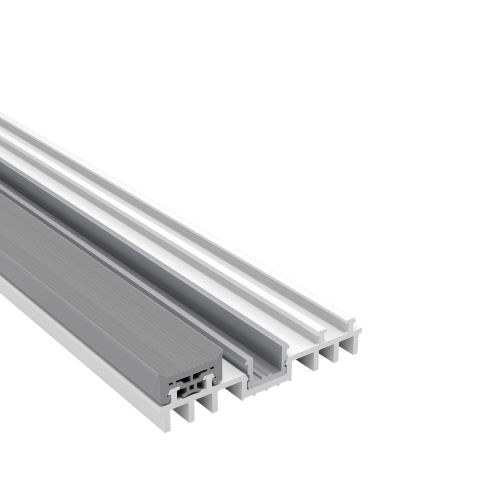

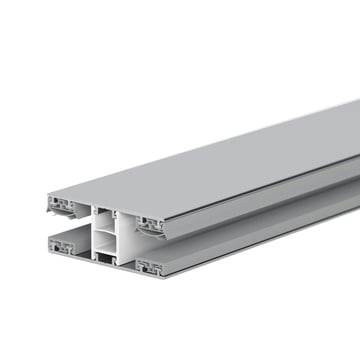

Het montagesysteem Mendig is een kwalitatief zeer hoogwaardig klikprofiel. Het profiel bestaat uit een combinatie van aluminium en kunststof en is in twee varianten verkrijgbaar: het profiel Thermo/Classic in 60 mm profielbreedte en het profiel Thermo/Thermo met geventileerd onderprofiel in 70 mm profielbreedte. Specifieke informatie over de varianten vindt u verder beneden. Voor beide varianten geldt het volgende: Alle profielen zijn bij levering kant-en-klaar van rubberen dichtingen voorzien zodat u hier bij de montage waardevolle werktijd spaart. Het koppelprofiel bestaat uit een boven- en onderprofiel met een kunststof adapter. Het randprofiel heeft twee kunststof adapters. De tweede adapter wordt als randinschuiflijst gebruikt om de uiteinden links en rechts van de overkapping waterdicht af te sluiten. Na montage zijn de schroeven niet zichtbaar; het bovenprofiel verdekt de schroeven automatisch. De profielen worden in standaard lengtes geleverd van 2 m tot 7 m en kunt u eenvoudig op de gewenste lengte ingekorten.

Het Mendig montagesysteem is zowel passend voor kanaalplaten maar ook voor glasplaten. Belangrijk is dat de lengtebalken even breed zijn als de profielen zodat deze compleet door de lengtebalk worden ondersteund en zo het gewicht van bijvoorbeeld de glasplaten kan dragen. Het bijzondere van het montagesysteem Mendig is de thermische ontkoppeling in de profielen. Overal waar glas- of lichtplaten met aluminium profielen op een terrasoverkapping worden gemonteerd ontstaan er aan de aluminiumprofielen zogenaamde koudebruggen, waar de warmte weggeleid wordt, wat natuurlijk gevolgen heeft voor het energieverbruik. Door de temperatuurverschillen (buiten en binnen onder de lichtplaten) ontstaat er bovendien condens rond deze koudebruggen. Door condens kan bij onvoldoende ventilatie de houten onderconstructie schade nemen in vorm van schimmelvorming en rot. Door een optimale ventilatie en door aan de koudebrug de warmtegeleiding te onderbreken kan men condens en warmteverlies vermeiden. Kunststof heeft een duidelijk lager warmtegeleidingsvermogen als aluminium en de kunststof adapter onderbreekt in het Mendig profiel de warmtestroom naar buiten. Door de kunststof adapter in het midden van het Mendig profiel ontstaat een thermische ontkoppeling van beneden naar boven: de warmte kan niet meer van het onderprofiel (binnenruimte) via het buitenliggende aluminium bovenprofiel naar buiten worden weggeleid; het kunststof onderbreekt de warmtestroom tussen de beiden aluminium profieldelen. Het is thermisch gescheiden of ontkoppeld. Deze thermische ontkoppeling van boven naar beneden is er bij beide varianten van het Mendig montagesysteem. De variant Thermo/Thermo heeft echter nog een tweede thermische ontkoppeling door het geventileerde onderprofiel.

Mocht u een montagesysteem speciaal voor serres zoeken, dan adviseren we de Thermo/Thermo variant.
