Damwandplaten leggen: stap-voor-stap handleiding voor dak & wand

De onderconstructie draagt het hele dak – zij moet draagkrachtig, vlak en maatvast zijn voordat de eerste plaat op het dak komt. De maximale afstand tussen de oplegpunten (overspanning) hangt af van profiel, plaatdikte en sneeuw-/windbelastingzone. Welke onderconstructie bij welke opbouw past – lattenwerk, tengellatten, OSB, dakleer – behandelt ons artikel Onderconstructie van damwandplaten in detail.

• Hout: droog en niet kromgetrokken – het lattenwerk vóór de montage op verdraaiing controleren. Oplegbreedtes volgens IFBS: 60 mm op de eindoplegging, 60 mm op de tussenoplegging.
• Staal en gewapend beton: corrosiebestendig, vlak en rechtlijnig. Hier volstaan 40 mm op de eindoplegging, op de tussenoplegging geldt eveneens 60 mm.

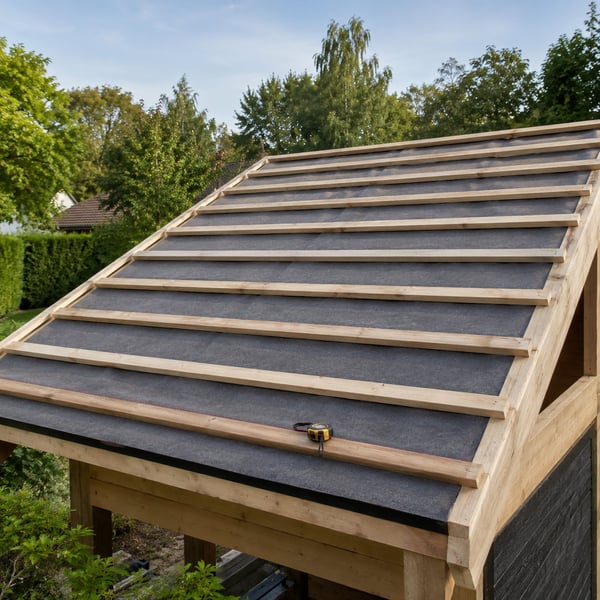

• Druiplijstlijn uitzetten en als referentiepunt voor het leggen vastleggen – zij is de basis voor het hele vlak.
• Overstekken: aan de druiplijst is zonder constructieve berekening maximaal 200 mm vrije overstek toegestaan (staal; aluminium profielen 50–100 mm), aan nok en windveer maximaal 70 mm.

Damwandplaten zijn ongevoelig – maar niet voor verkeerde opslag. Tussen aflevering en montage beslist zich of de coating vlekkeloos blijft.

• Lossen: de levering wordt met een kraan gelost – met een juk en kantbescherming. Platen nooit over de grond, over gelegde vlakken of over elkaar trekken; losse platen op de bouwplaats rechtop en met z'n tweeën dragen.

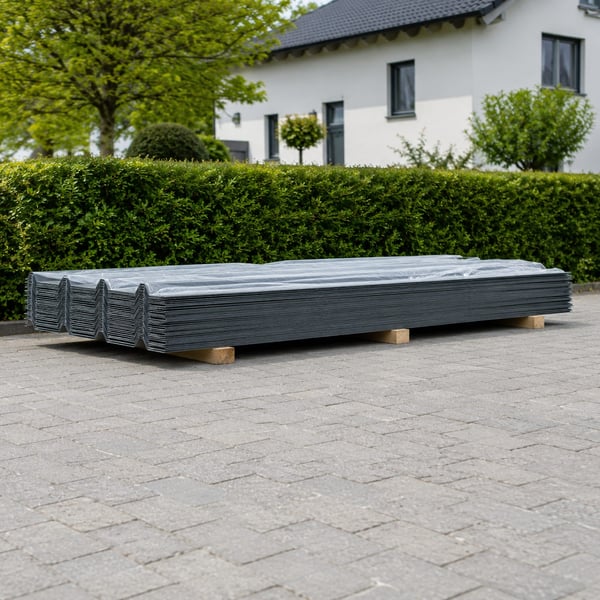

• Opslaan: droog, geventileerd, op stapelblokken met een lichte helling – nooit direct op de grond. Nat geworden platen meteen scheiden en drogen, anders dreigen witte aanslag en afbladdering.
• Termijnen: maximaal 6 maanden opslag na productie. De beschermfolie moet er bij gecoate platen na uiterlijk 3 weken af – bij opslag in de zon al na 3 dagen, anders blijven er lijmresten achter. Vóór de montage gaat de folie er in elk geval volledig af.
• Op maat snijden: uitsluitend met blikschaar of knabbelschaar. Spanen direct met de zachte bezem wegvegen. Doordat wij tot op de centimeter op lengte produceren, vervalt de lengtesnede – op de bouwplaats blijft alleen de breedtesnede van de laatste plaat aan de windveer over.

De eerste plaat bepaalt het hele vlak – alle volgende platen lijnen zich daarop uit. Een scheef geplaatste startplaat laat zich later niet meer corrigeren.

• Tegen de hoofdweerrichting in beginnen: het leggen start aan de van het weer afgekeerde windveer, zodat elke lengteoverlapping van de weerzijde af wijst – wind en regen drukken dan over de naad heen in plaats van erin.

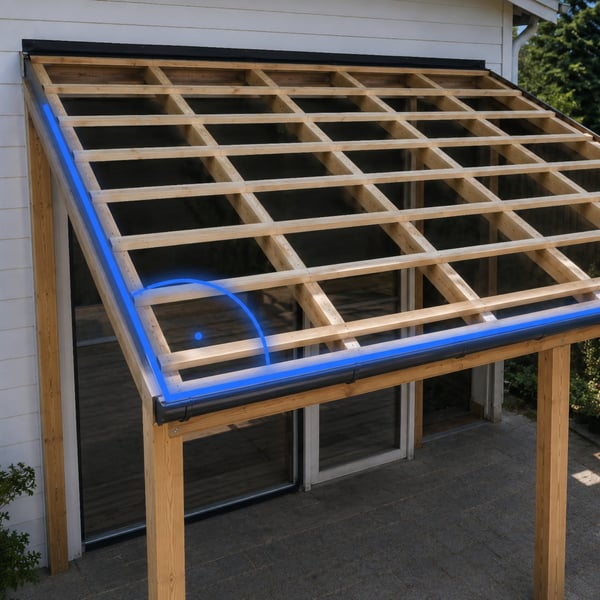

• Exact haaks op de druiplijst uitlijnen – controleren met winkelhaak of diagonaalmaat, niet op het oog.
• 20–30 mm overstek in de dakgoot inplannen, zodat het water veilig inloopt. De rekenhulp hierboven telt dit overstek met 3 cm bij de bestellengte op.
• Scheve druiplijst? Loopt de druiplijst niet haaks op de windveer, dan wordt de eerste plaat toch haaks op de druiplijst geplaatst en het verloop aan de windveer later met het windveerprofiel optisch rechtgetrokken.

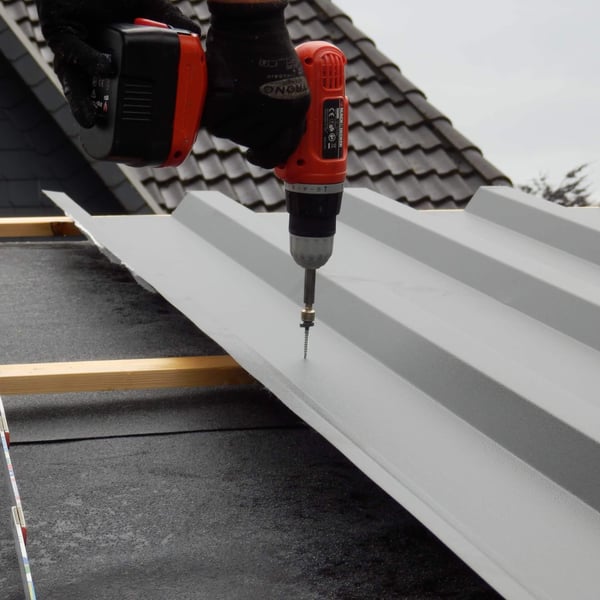

Er wordt uitsluitend met RVS-schroeven en afdichtring geschroefd – de verbinding staat blijvend bloot aan het weer. Aluminium platen mogen alleen met RVS A2-/A4-schroeven worden gemonteerd. Aanbevolen wordt de berg met kalot; om kostenredenen wordt bij kleinere daken vaak het dal gekozen. Het raster is in beide gevallen hetzelfde:

• Vlak: minstens elke tweede golf op elk oplegpunt aan de onderconstructie vastschroeven – als behoefte ruwweg 6 schroeven per m², op de berg daarbij ca. 6 kalotten.

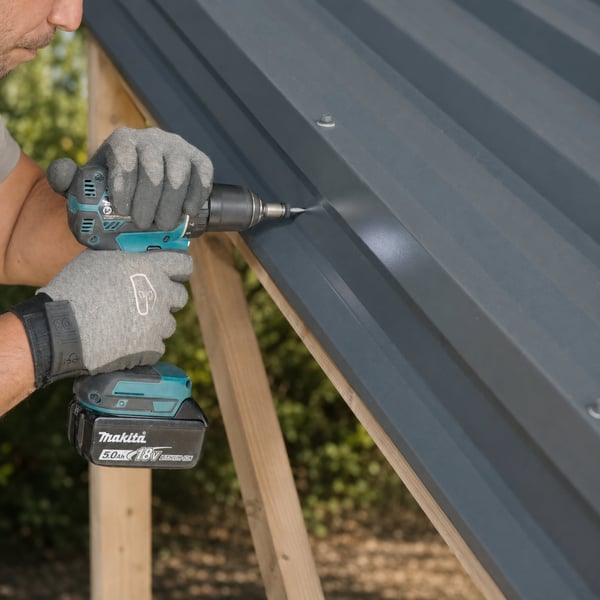

• Randzones: aan druiplijst, windveer en nok wordt elke golf vastgeschroefd – daar grijpt de wind het sterkst aan. Ook bij dwarsnaden hoort in elke golf een schroef.
• Schroeflengte: de inschroefdiepte in hout moet minstens 6 keer de schroefdiameter bedragen – bij een schroef van 4,8 mm dus ongeveer 30 mm. Bij montage op de berg komen de golfhoogte en de kalot erbij: een 50-profiel heeft dan minstens 85 mm nodig.
• Aandraaimoment: schroef haaks plaatsen, afdichtring vlak aanliggend – niet geplet, niet los. Nooit tegen elkaar in schroeven, de platen moeten spanningsvrij opliggen.

Lengtenaden (de zijdelingse overlapping) heeft elk damwandplaatdak, dwarsnaden (kop aan kop) alleen wanneer een plaat niet van druiplijst tot nok reikt. Onze aanbeveling uit de praktijk – en die van de fabrikanten: banen in één stuk op maat bestellen en de dwarsnaad helemaal vermijden. Hoeveel centimeter de platen moeten overlappen, verdiept het artikel Overlapping van damwandplaten.

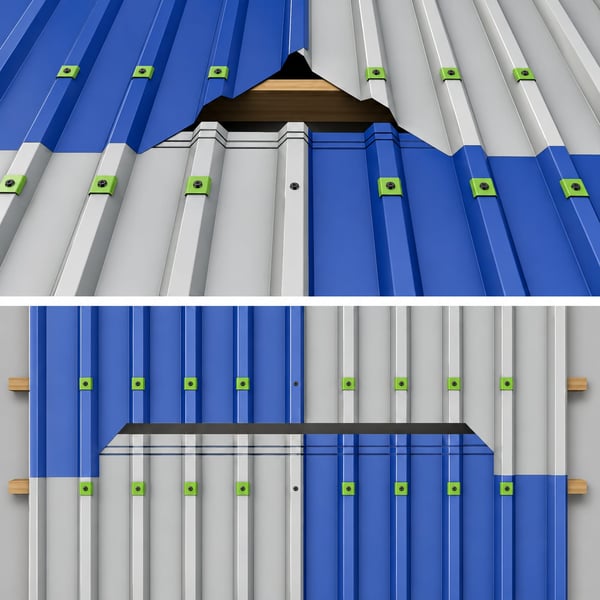

• Lengtenaad: de overlapping ligt aan de van het weer afgekeerde zijde; de anticapillaire groef van de onderliggende rand wijst in de waterlooprichting. Verbonden wordt op de berg met overlappingsschroeven 4,8 × 20 mm – Polmetal rekent met 4 st. per strekkende meter naad, de volgens IFBS toegestane maximale afstand ligt bij 500 mm. Bij dakhellingen onder 10° of bij profielen zonder anticapillaire groef hoort er bovendien een kitband in de lengteoverlapping.
• Dwarsnaad: op het dak altijd op de berg, aan de wand in het dal. De overlapping richt zich naar de dakhelling: vanaf 7° 200 mm, vanaf 12° 150 mm, boven 20° 100 mm; aan de wand geldt 150 mm. Tussen 5° en 7° zijn eveneens 200 mm nodig, dan echter alleen met extra kitband in de naad; onder 5° is een dwarsnaad niet toegestaan. Er wordt geschroefd met RVS-overlappingsschroeven op een afstand van 40–50 cm – en in elke golf.
• Volgorde bij een dwarsnaad: begin met de eerste rij aan de druiplijst, de tweede rij overlapt de eerste met de hierboven genoemde maat – plaat voor plaat om en om, zodat elke naad vlak opligt. De profielen 18DR en 20M mogen dankzij hun steunvoet ook verspringend worden gelegd; alle andere profielen strikt rij voor rij.
