Warmdakplaten & draagschalen: profielen, statica & onderconstructie – een technisch overzicht

Warmdakplaten – ook draagschalen of draagschaalprofielen genoemd – zijn de statisch meest performante categorie binnen de metalen platen. Dankzij hun hoge profielhoogte bereiken ze een groot traagheidsmoment en overbruggen ze duidelijk grotere gordingafstanden dan standaard damwandplaten. Op deze pagina vindt u alle technische basisinformatie voor profielkeuze, statica en onderconstructie.

Profielen: Twee geometrieën – T92P (92 mm) en TP104 (104 mm) – voor verschillende gordingafstanden en belastingsgevallen.
Onderconstructie: Stalen of houten gordinglagen, doorlopende-balk-werking en minimale oplegbreedte bepalen de toegestane overspanning.
Materiaal & bescherming: Verzinkt staal met polyester- of premium-coating (PURLAK® / PURMAT®) voor tot 30 jaar corrosiebescherming.

Of het nu gaat om logistieke, productie- of landbouwhallen: warmdakplaten zijn de economische oplossing voor grote dakvlakken met weinig steunpunten. Alle producten direct ter selectie vindt u op onze koopagina voor warmdakplaten.

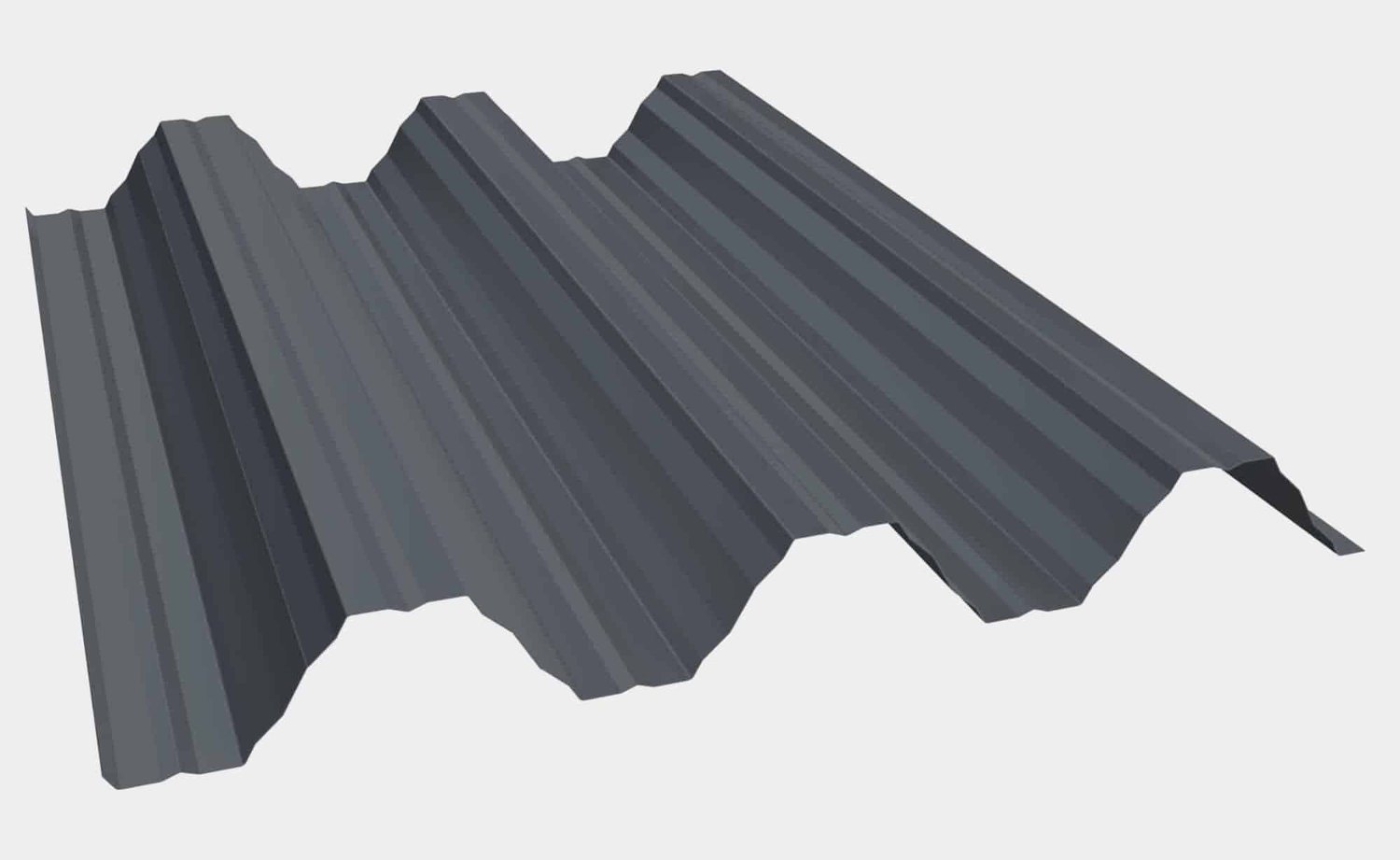

Warmdakplaat-draagschaal TP104 als dakbedekking – hoog profiel voor maximaal draagvermogen

Maurice Grimberg
Directeur

"Bij warmdakplaten is de profielhoogte slechts één factor. Doorslaggevend is het samenspel van gordingafstand, materiaaldikte en profielhoogte. Een toegestane overspanning van 4 m bij een 150 mm profiel met 0,75 mm dikte krimpt tot 2,5 m wanneer de materiaaldikte naar 0,50 mm daalt – dat is het punt waarop het lezen van belastingstabellen verplicht wordt."

Waar worden warmdakplaten toegepast?

Warmdakplaten zijn dragende metalen platen voor industriële halbouw – ze combineren extreem grote overspanningen met een economische verwerking. Wanneer de meerprijs loont, verklaart de blog Warmdakplaten inzetten – wanneer lonen grote profielhoogtes?:

Logistieke en productiehallen: Grote dakvlakken met minimaal gordingverbruik – gordingafstanden van 4–8 m mogelijk.

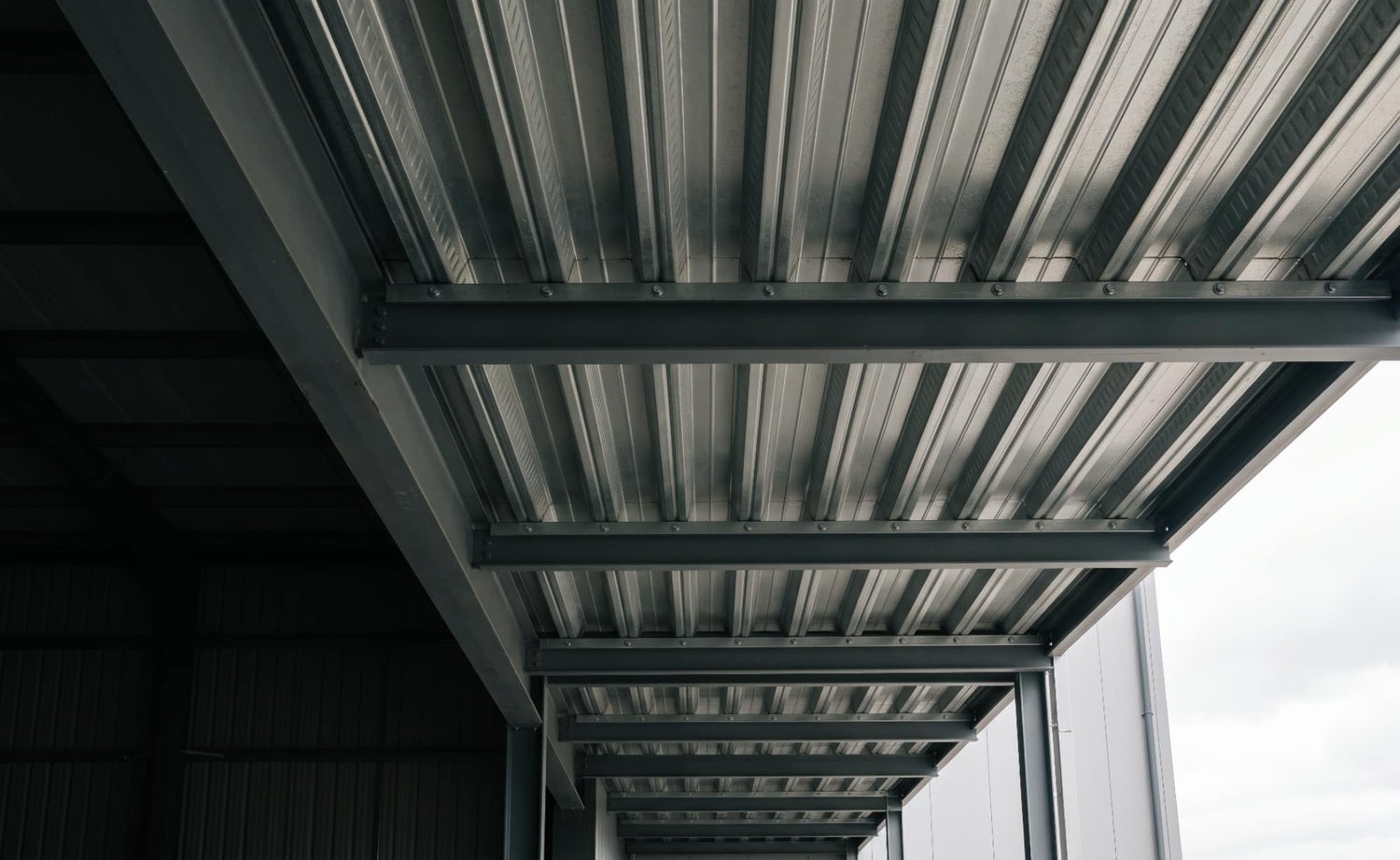

Draagschalen in het warmdak: Als statisch dragende onderschaal voor dampscherm, isolatie en dakhuid – zie bouwproject halbouw.
Landbouw: Opslag-, machine- en voederhallen met hoge sneeuwbelasting – ook in sneeuwbelastingzones 3+ voldoende draagkrachtig.
Industriegevel: Warmdakplaten als wandbekleding voor moderne fabrieksgebouwen en grote gevelvlakken.

Invloed van de profielhoogte op statica en gordingafstand

De profielgeometrie bepaalt het traagheidsmoment en daarmee de toegestane overspanning tussen twee gordingen. Bouwfysisch geldt: hoe hoger het profiel en hoe groter de materiaaldikte, hoe stijver het bouwdeel tegen doorbuiging. In ons assortiment voeren wij twee warmdakplaten die zich duidelijk onderscheiden in profielhoogte en werkende breedte.

Warmdakplaat T92P (92 mm)

Bestseller Opslaghallen Logistieke hallen Warmdak

Geometrie: 92 mm profielhoogte, 95,6 cm totale breedte, 91,5 cm werkende breedte.
Materiaaldiktes: 0,50 / 0,63 / 0,75 / 0,88 mm staal.
Toepassing: Economische draagschaal voor de meeste halbouw-projecten.
Belasting: Ook geschikt voor sneeuwbelastingzones 2 en 3 bij passende materiaaldikte.

T92P kopen

Warmdakplaat TP104 (104 mm)

Industriehallen Landbouw Breedspansystemen

Geometrie: 104 mm profielhoogte, 85 cm totale breedte, 80 cm werkende breedte.
Materiaaldiktes: 0,63 / 0,65 / 0,75 / 0,88 mm staal.
Toepassing: Hoogste profielhoogte in het assortiment – voor maximale overspanningen en lasten.
Belasting: Reserves bij hoge sneeuwbelasting, windzuigkrachten en grote gordingassen.

TP104 kopen

De exacte toegestane overspanningen per materiaaldikte en sneeuwbelastingzone vindt u in onze belastingstabellen. Hoe u deze correct leest, legt de raadgever Statica van metalen platen berekenen uit.

Warmdakplaat of damwandplaat – wanneer welk profiel?

Technisch zijn warmdakplaten bijzonder hoge damwandplaten. De grens wordt in de praktijk getrokken bij ca. 85 mm profielhoogte – daarboven spreekt men van warmdakplaten of draagschalen. In de directe vergelijking met de draagkrachtige damwandplaat 35/45 mm blijken de sterke punten:

Kenmerk	Warmdakplaat T92P / TP104	Damwandplaat 35 / 45 mm
Profielhoogte	92 – 104 mm	35 – 45 mm
Typische gordingafstand	Grote assen – concrete waarden in de belastingstabel	Kleinere overspanningen – panlatten of kortere gordingen
Toepassingsgebied	Logistieke, productie-, landbouwhallen, warmdak	Woonhuis, halbouw, carports, schuren, renovatie
Uitvoering	Alleen dakplaat	Dak- en wandplaat

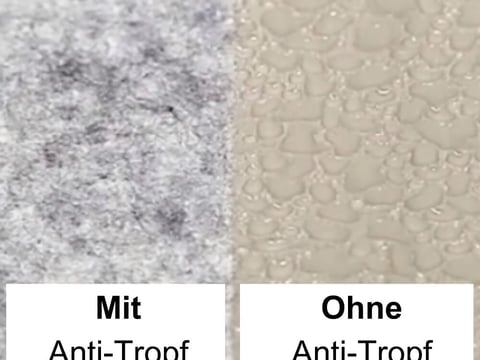

Anti-condens-vilt	Niet vereist (warmdak-opbouw)	Optioneel voor niet-geïsoleerde daken
Typische toepassing	Bedrijfsmatige grote vlakken met weinig steunpunten	Particuliere en bedrijfsmatige daken met kortere onderconstructie

Vuistregel: hoe groter uw gordingas en hoe hoger de sneeuwbelasting, des te eerder is een warmdakplaat de economisch betere keuze. Voor kleinere projecten zoals carport, gereedschapsschuur of een woonhuisdak is daarentegen een damwandplaat de juiste oplossing. Leeshulp voor de belastingstabel in de blog: Belastingstabel correct lezen.

Onderconstructie voor warmdakplaten – waar moet u op letten?

In de halbouw worden warmdakplaten vrijwel uitsluitend op een gordinglaag gelegd. Soort, materiaal en afstand van de gordingen bepalen samen met de profielhoogte en materiaaldikte hoe groot de toegestane overspanning uitvalt.

Stalen gordingen: De standaard in de bedrijfsmatige halbouw. Verschroeving met goedgekeurde boorschroeven voor staal in het dal.
Houten gordingen / lijmligger: In de landbouw en houtbouw verspreid. Hier worden speciale houtschroeven met afdichtschijf gebruikt.
Minimale oplegbreedte: De profielen vereisen een minimale oplegbreedte op eind- en tussenopleggingen, zodat de profielstegen niet inknikken. De exacte waarden staan in de betreffende datasheet.
Doorlopende-balk-werking: Leg de platen indien mogelijk over twee of drie gordingvelden. De doorlopende-balk-werking verhoogt de toegestane last aanzienlijk ten opzichte van een eenveldig-leggen.
Dakhelling & lengtevoeg: Vanaf ca. 3° dakhelling te leggen. Bij vlakkere daken of bij lengtevoegen dwingend extra afdichtingsband inzetten.

Een uitgebreide raadgever voor de statische uitlegging vindt u in het bericht Statica van metalen platen correct berekenen.

Hoe worden warmdakplaten gemonteerd?

De montage volgt dezelfde basisregels als bij alle metalen platen, de bijzonderheden liggen in de bevestiging op de gordinglaag:

Verschroeving: Warmdakplaten worden als dakplaten in het dal (onderflens) aan de gording verschroefd – hier ligt het profiel netjes op en worden de krachten direct ingeleid. Werkplaatstip in de blog: Hoe legt u damwandplaten correct?
Schroefkeuze: Gebruik boorschroeven passend bij het materiaal van de gording (staal of hout) met EPDM-afdichtschijf.
Overlapping: Aan de zijkant minimaal één rib overlappen. Lengtevoegen indien mogelijk vermijden en bij vlakke daken met afdichtingsband afdichten.
Snijvorm: Uitsluitend koude snijmethoden (knabbelaar of blikschaar). Haakse slijpers beschadigen de verzinking en leiden tot roestvorming aan de snijrand.
Handling: Warmdakplaten met een lengte tot 12 m zijn onhandelbaar – voor het leggen moet hijsmateriaal en voldoende personeel worden ingepland.

Naar de montagehandleiding (PDF)

Montage van een warmdakplaat-draagschaal op een stalen gording met boorschroeven en afdichtschijf

Welke coating voor warmdakplaten?

Overzicht van de coatings: 25 µm polyester en 50 µm PURLAK / PURMAT vergeleken

Omdat haldaken lang moeten houden en het nabehandelen op grote vlakken duur is, loont de investering in een hoogwaardigere coating zich meestal al vanaf het eerste jaar. Wij voeren drie kwaliteitsniveaus:

25 µm polyester (Standaard): Meerlaagse opbouw met verzinking als basisbescherming, 10 jaar garantie. Voldoende voor geïsoleerde hallen in een normale omgeving.
50 µm PURLAK® / PURMAT® (Premium): Zeer resistente polyurethaan-coating met 30 jaar garantie. Standaard voor industrie-, landbouw- en kusthallen.
Speciale kleuren: De gangbare RAL-kleuren zijn uit voorraad leverbaar – voor corporate-kleuren zijn speciale charges op aanvraag mogelijk.

Naar het coating-overzicht

Technische documentatie & planning

Voor een professionele uitvoering stellen wij u alle planningsdocumenten ter beschikking:

Statica: Download de datasheets en belastingstabellen voor T92P en TP104 voor uw voorbereidende planning.
Montage: Onze geïllustreerde montagehandleidingen begeleiden u stap voor stap door de montage.
Configuratie: Gebruik de Dak- en Wand-Planner voor een exacte materiaallijst inclusief toebehoren.
Projectadvies: Voor complexe bouwprojecten helpen wij u verder via de projectpagina halbouw of direct via contact.
Video-raadgever: Tips en uitlegvideo's over al onze producten in onze videogalerij.

Veelgestelde vragen (FAQ) over warmdakplaten

Welke overspanningen zijn met warmdakplaten mogelijk?

De toegestane overspanning hangt af van profielhoogte (92 mm of 104 mm), materiaaldikte (0,50 – 0,88 mm), sneeuw- en windbelastingzone alsook de legging als eenveldige of doorlopende balk. De concrete grenswaarden vindt u in onze belastingstabellen – een handleiding over hoe u deze correct leest, vindt u in het bericht Statica van metalen platen berekenen.

Wat is het verschil tussen een warmdakplaat en een damwandplaat?

Technisch is een warmdakplaat een bijzonder hoge variant van de damwandplaat. Vanaf een profielhoogte van ca. 85 mm spreekt men in de halbouw van warmdakplaten of draagschalen. Ze bereiken duidelijk grotere gordingafstanden dan standaard damwandplaten 35/45 mm en worden vrijwel uitsluitend ingezet in de bedrijfsmatige halbouw en in de landbouw.

Kunnen warmdakplaten ook als wandprofiel worden gebruikt?

Nee. Onze warmdakplaten T92P en TP104 zijn zuivere dakplaten en worden in het dal verschroefd. Voor gevels raden wij vlakkere wandprofielen of sinusprofielen aan.

Welke minimale dakhelling is bij warmdakplaten vereist?

Bij warmdakplaten zijn al vanaf ca. 3° dakhelling leggingen mogelijk. Bij vlakkere daken of aanwezige lengtevoegen is extra afdichtingsband dwingend noodzakelijk.

Hoe zaag ik warmdakplaten op de juiste manier op maat?

Gebruik uitsluitend "koude" snijmethoden zoals een knabbelaar (nibbler) of een blikschaar. Gebruik nooit een haakse slijper, aangezien de warmteontwikkeling de verzinking beschadigt en roestvorming aan de snijrand bevordert.

Zijn warmdakplaten geschikt voor fotovoltaïsche installaties?

Ja. Juist op grote haldaken bieden warmdakplaten uitstekende voorwaarden voor PV-installaties. Details over de montage op geprofileerde dakvlakken vindt u op onze projectpagina PV-montage op metalen platen.

Zijn er geschikte lichtplaten voor warmdakplaten?

Ja. Wij voeren profielgelijke lichtplaten, die zich als lichtband in het haldak laten integreren. De passende profielvariant vindt u via de filter op de lichtplaten-koopagina.

Welke lengtes zijn bij warmdakplaten beschikbaar?

Wij vervaardigen warmdakplaten millimeter-nauwkeurig van 0,50 m tot 12,00 m per stuk. Bij speciale lengtes houdt u rekening met de transportmaten voor de levering op de bouwplaats.

Nog technische vragen?

Veel meer vragen en antwoorden vindt u op de FAQ-pagina voor metalen platen, in onze vakbegrippenlijst of over het bouwproject op de projectpagina halbouw met metalen platen.

Warmdakplaten voor hallen: T92P en TP104 met statica-tabel online kiezen

T92P en TP104 voor grote overspanningen in hal, bedrijf en landbouw. Materiaaldikte kiezen op basis van sneeuwbelastingzone en gordingafstand – vanaf 1,80 m gordingafstand dwingend warmdakplaat in plaats van standaard-damwand.

Warmdakplaten kopen

Lees ook onze blogberichten

Welke dakplaten zijn het meest geschikt voor mijn project?

Profielplaten - de juiste afvoer

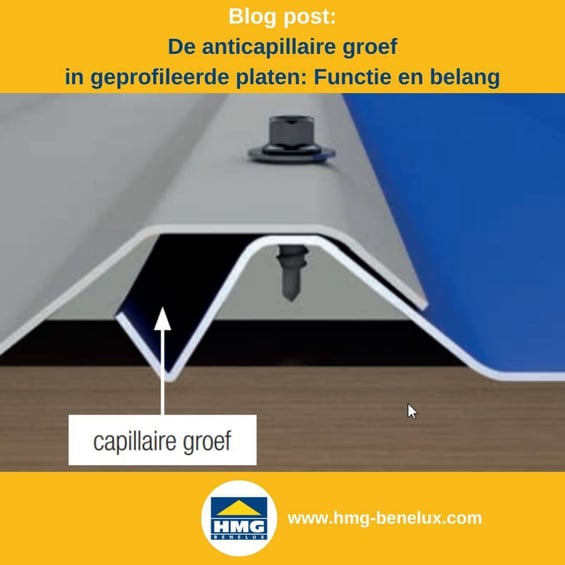

Detailweergave van een anticapillaire groef bij de overlapping van dakplaten
