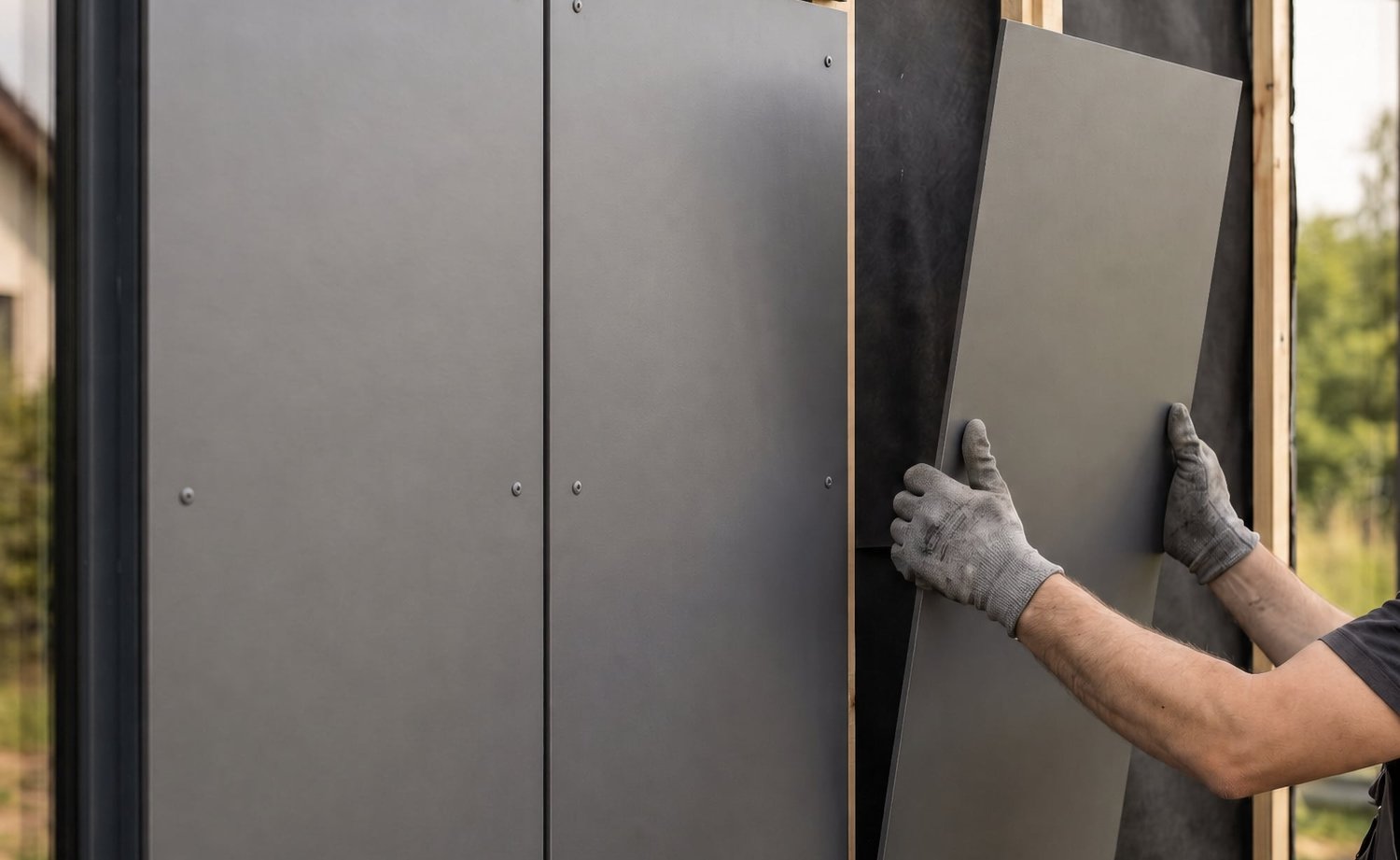

HPL-platen monteren: op maat zagen, bevestigingspunten en uitzetvoegen

Gereedschap

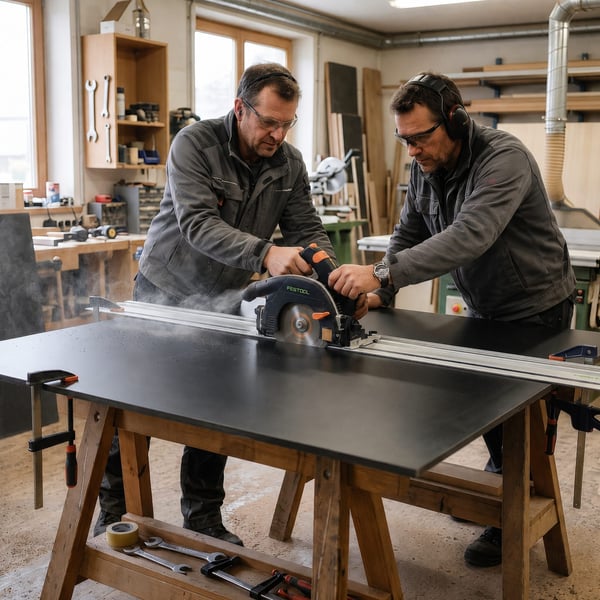

• Plaatzaag of handcirkelzaag met geleiderail – HPL laat zich als hardhout bewerken, maar alleen met rail wordt de snede netjes
• Zaagblad met hardmetalen tanden en trapeziumvertanding (FZ/TR) – scherp en met een correct ingestelde uitsteek van ongeveer 25 tot 35 mm
• HSS-spiraalboor voor de bevestigingsgaten – bij het glijpunt 3 mm groter dan de schroefdiameter
• Vacuümheffer of een tweede persoon – platen worden opgetild, nooit over elkaar geschoven
• Afstandhouders of voeglatten in voegbreedte – zo blijft elke stootvoeg even breed

Materiaal

• HPL-laminaatplaten in 6 of 8 mm – voor buitentoepassing volgens DIN EN 438-6
• Gevelschroeven van V4A-roestvrij staal met een kop die het opgerekte boorgat bij het glijpunt betrouwbaar afdekt
• Onderconstructie van hout of metaal – bij metaal op de tegengestelde bewegingen letten (zie stap 2)
• Voegenbanden om de naden achter te leggen – volgens de fabrikant de aan te bevelen oplossing boven voegprofielen
• Vlakke, stabiele onderleg- en afdekplaten voor opslag en transport – in plaatformaat, niet kleiner

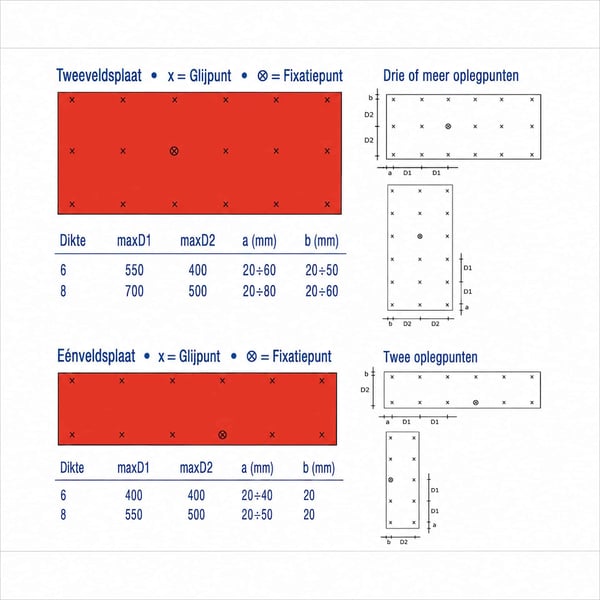

Oplegafstanden en randafstanden

Hoe ver de draagprofielen uit elkaar mogen liggen, hangt af van plaatdikte en veldindeling. Scobalit voert daarvoor twee tabellen – één voor de enkelveldsplaat (twee oplegpunten) en één voor de tweeveldsplaat (drie of meer) –, waarin per plaatdikte twee maten staan. Over alle velden heen bewegen de waarden zich bij 6 mm tussen 400 en 550 mm en bij 8 mm tussen 500 en 700 mm. Welke waarde voor uw constructie geldt, leest u af uit de tabel in de montagehandleiding – vraag het bij twijfel aan ons. De randafstand van de bevestigingspunten bedraagt minimaal 20 mm en loopt afhankelijk van dikte en uitvoering op tot 80 mm.

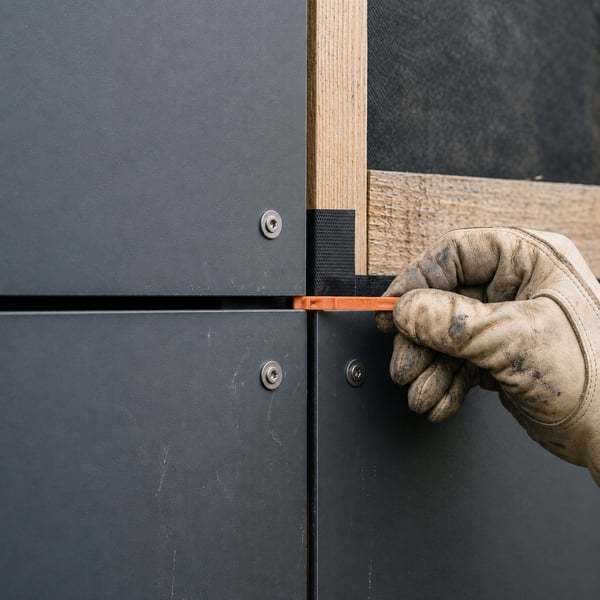

De stootvoeg: 8 mm is de ondergrens

Om de maatveranderingen überhaupt mogelijk te maken, zijn stootvoegen van minimaal 8 mm dwingend – als richtlijn geldt daarnaast stootvoeg gelijk aan plaatdikte. Worden er voegprofielen toegepast, dan komt hun stegdikte er bovenop, en de platen mogen nooit helemaal in het profiel worden geschoven – anders is de uitzetting geblokkeerd. De fabrikant beveelt in plaats daarvan aan om de voeg met een voegenband achter te leggen; ook dan blijven de 8 mm dwingend.

Vast punt – precies één per plaat

• Boordiameter = schroefdiameter. De plaat zit hier zonder speling.
• Het verdeelt de zwel- en krimpbewegingen gelijkmatig naar alle zijden – daarom zit het in de regel in het midden, niet aan de rand.
• Per plaat wordt op slechts één enkel punt gefixeerd.
• In de tekeningen van de montagehandleiding heet hetzelfde punt fixpunt – daarmee wordt hetzelfde bedoeld.

Glijpunt – alle overige bevestigingen

• Boring 3 mm groter dan de diameter van het bevestigingsmiddel – die speling is de volledige bewegingsvrijheid van de plaat.
• De schroefkop moet het gat altijd afdekken – ook wanneer de plaat in de ongunstigste stand staat.
• De schroef wordt zo geplaatst dat de plaat kan bewegen – niet tot op de aanslag aangedraaid.
• Gebruikt worden gevelschroeven van V4A-roestvrij staal.

Wat het oppervlak goeddoet – en wat niet

HPL heeft een poriënvrij oppervlak en vraagt geen verdere verzorging. Gebruikelijke milieuvervuiling verwijdert u het eenvoudigst met schoon water en schone, zachte doeken.

• Geen schuurmiddelen, schurende substanties, schuursponzen of polijstmiddelen
• Geen lijmreinigers – die bevatten hechtmiddelen en tasten het oppervlak aan

10 jaar garantie – en de grenzen daarvan

Scobalit geeft op de voor buitentoepassing ontwikkelde laminaatplaten een 10-jarige garantie op uv- en vochtbestendigheid – die geldt voor gevelplaten volgens DIN EN 438-6. Belangrijk om te weten: de garantie is beperkt tot de plaatwaarde; gevolgschade evenals de- en hermontagekosten zijn uitdrukkelijk uitgesloten. Een aanspraak wordt alleen erkend wanneer de reclamatie onverwijld wordt gemeld en vóór de demontage een bezichtiging ter plaatse mogelijk wordt gemaakt – dus niet eerst afbreken en dan melden.

Alle punten als vast punt uitgevoerd

Gevolg: de plaat is ingeklemd en kan bij het zwellen niet uitwijken – zij bolt op of scheurt vanaf het boorgat in.

Precies één vast punt per plaat, alle overige gaten 3 mm groter dan de schroefdiameter.

Voeg te smal uitgevoerd

Gevolg: de platen stoten bij vochtopname tegen elkaar, drukken zich uit het vlak en schuiven de bevestiging open.

Minimaal 8 mm – bij voegprofielen de stegdikte erbij rekenen en de plaat nooit helemaal inschuiven.

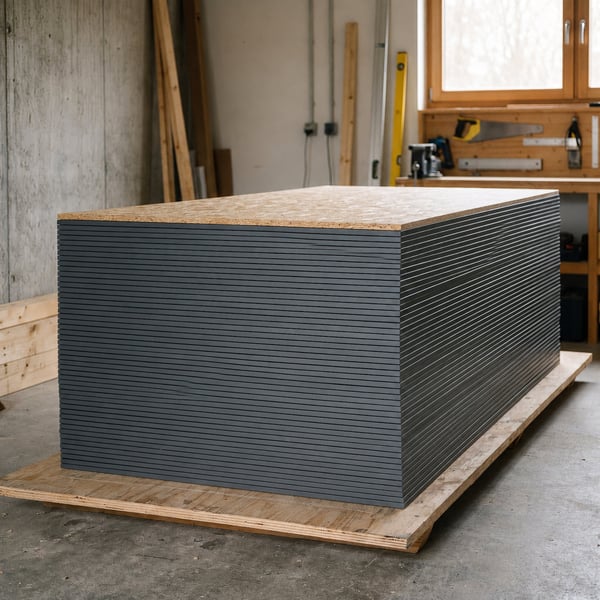

Platen buiten of rechtop opgeslagen

Gevolg: ongelijke klimaatinvloeden op boven- en onderzijde vervormen de plaat blijvend – dat laat zich niet meer rechtbuigen.

Horizontaal, gesloten, bij ongeveer 15 °C en 50 % relatieve luchtvochtigheid, met onderleg- en afdekplaat.

Met een bot of verkeerd blad gezaagd

Gevolg: uitscheuringen en brandplekken op de snijkant – in de gevel blijvend zichtbaar.

Hardmetalen blad met trapeziumvertanding FZ/TR, geleiderail, gelijkmatige aanzet – decoupeerzaagkanten altijd nabewerken.

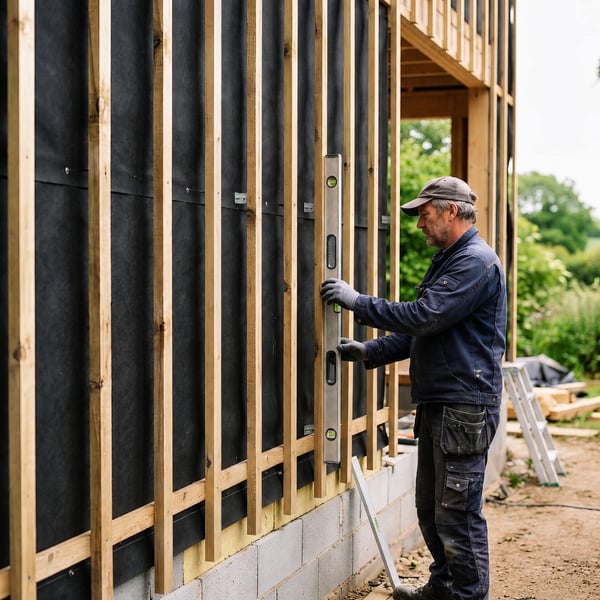

Zonder achterventilatie gemonteerd

Gevolg: vocht stuwt zich achter de plaat op, zij droogt nooit volledig af – vervorming en schade aan de onderconstructie.

Achterventilatie is bij HPL in beginsel verplicht, en stilstaand vocht moet constructief zijn uitgesloten.

Platen over elkaar getrokken

Gevolg: krassen in de decorlaag die zich niet weg laten polijsten – polijstmiddelen zijn bij HPL uitdrukkelijk verboden.

Platen optillen in plaats van schuiven, met de hand of met zuignappen, en nooit over de kant trekken.
