Golfplaten leggen: stap-voor-stap handleiding voor het sinusprofiel

De onderconstructie draagt het hele dak – zij moet draagkrachtig, vlak en maatvast zijn voordat de eerste plaat op het dak komt. De maximale afstand tussen de oplegpunten (overspanning) hangt af van de plaatdikte en de sneeuw-/windbelastingzone; de bindende waarden staan in de belastingstabellen van het Weckman-sinusprofiel. Welke onderconstructie bij welke opbouw past, behandelt ons artikel Metalen platen: de juiste onderconstructie in detail.

• Oplegbreedtes volgens Weckman: 40 mm op de eindoplegging, 60 mm op de tussenoplegging – voor hout en staal gelijk. Houten lattenwerk vóór de montage op verdraaiing controleren, staal corrosiebestendig, vlak en rechtlijnig uitvoeren.
• Dakhelling controleren: Weckman eist minimaal 10°; daaronder moet er in principe een waterafvoerend onderdak worden ingebouwd. De pure overlappingstabel begint weliswaar bij 3°, maar de onderdak-voorwaarde geldt onverminderd.
• Druiplijstlijn uitzetten en als referentiepunt voor het leggen vastleggen – zij is de basis voor het hele vlak. De overstek van de platen in de dakgoot daarbij meerekenen.
• Overstekken: aan de druiplijst is zonder constructieve berekening maximaal 200 mm vrije overstek toegestaan (staal; aluminium profielen 50–100 mm), aan nok en windveer maximaal 70 mm. Aluminium bovendien: bij bevestiging in het dal volgens DIN EN 1090 maximaal 8 m baanlengte, en per meter constructielengte ±0,5 mm bewegingsspeling inplannen.

Golfplaten zijn robuust – maar niet tegen verkeerde opslag. Tussen aflevering en montage beslist zich of de coating vlekkeloos blijft.

• Lossen: van de stapel altijd met minstens twee personen optillen en lange platen rechtop naar de inbouwplaats dragen. Nooit over gelegde vlakken of scherpe kanten trekken; bij lossen met een kraan juk en kantbescherming gebruiken.

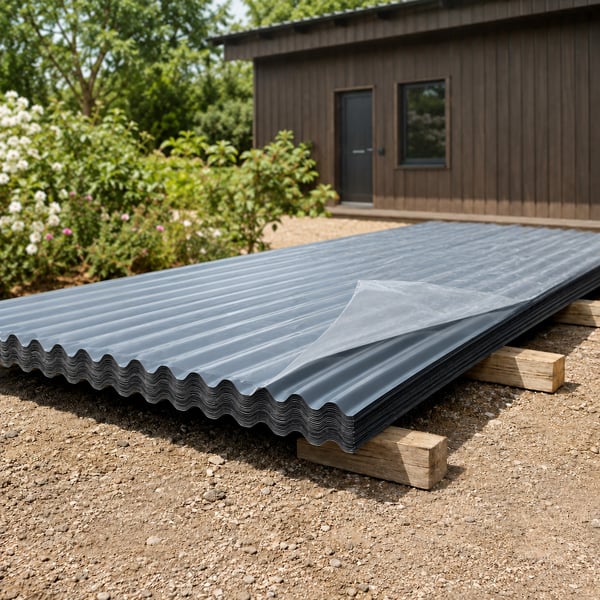

• Opslaan: droog, overdekt, op houten balken met een lichte schuinte zodat binnengedrongen water kan weglopen – nooit direct op de grond. Duurt de opslag langer dan 2 weken, dan de platen afzonderlijk geventileerd opstapelen.
• Verpakking & folie: de transportverpakking is geen opslagverpakking – enkele dagen na aflevering verwijderen. Blank verzinkte platen direct verwerken of afzonderlijk geventileerd opslaan; corrosieschade door verkeerde opslag is geen reden tot reclamatie. Vóór de montage moeten alle verpakkings- en beschermfolies eraf.
• Op maat snijden: uitsluitend koud – met blikschaar, knabbelschaar of decoupeerzaag; bij aluminium bovendien met een speciale slijpschijf mogelijk. Spanen direct met de zachte bezem wegvegen. Bij maatwerk af fabriek vervalt dit punt vrijwel volledig.

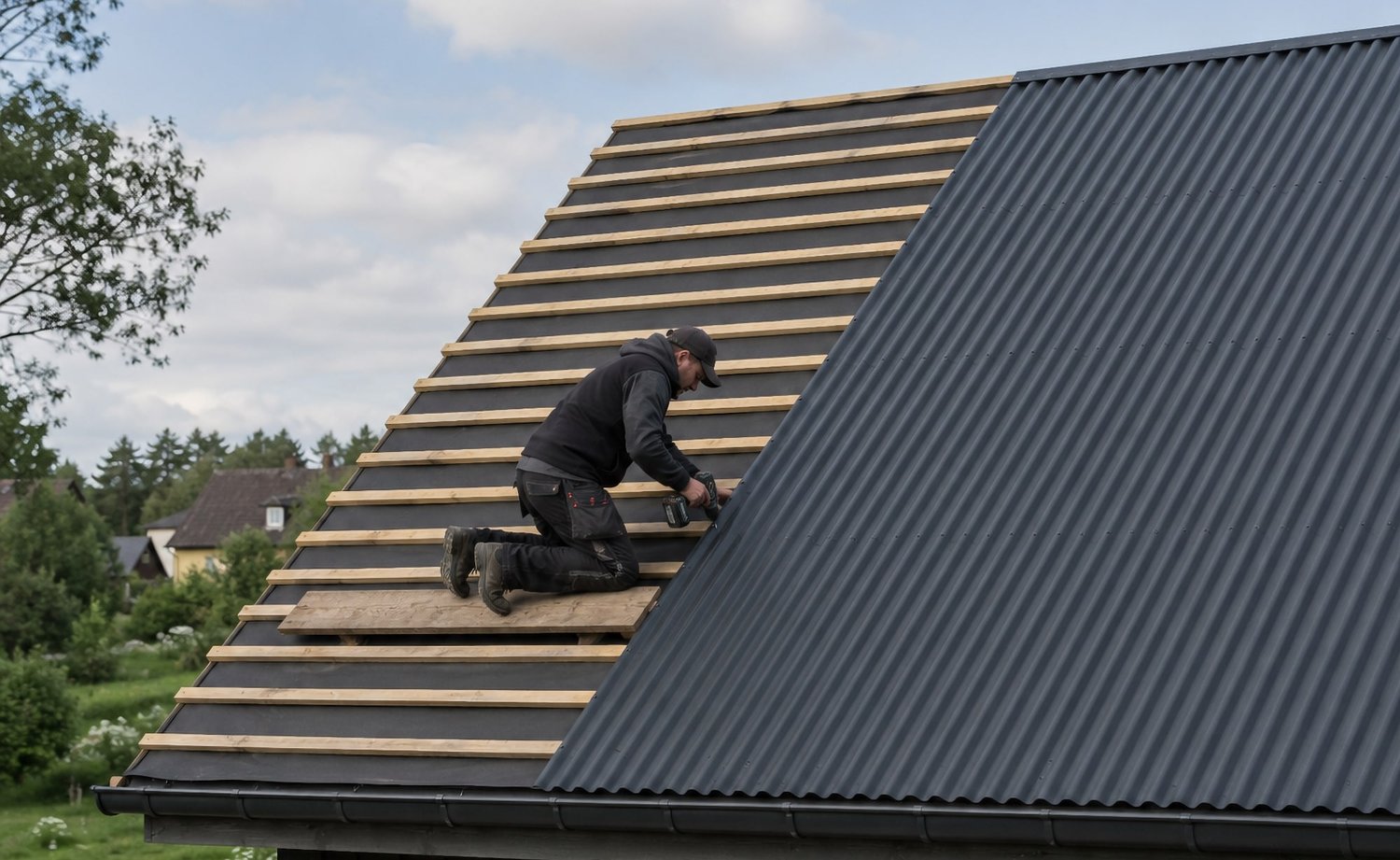

De eerste plaat bepaalt het hele vlak – alle volgende platen lijnen zich daarop uit. Een scheef geplaatste startplaat laat zich later niet meer corrigeren.

• Tegen de hoofdweerrichting in beginnen: een golfplaat is naar beide kanten te leggen – bepaal de dekrichting vóór de montage en leg, als dat bouwkundig kan, tegen de weerrichting in. Wind en regen drukken dan over de zijdelingse overlapping heen in plaats van erin.
• Anticapillaire groef de goede kant op draaien: lijn de eerste plaat vóór de montage zo uit dat de groef naar de volgende, overlappende plaat wijst – alleen dan voert zij naar binnen gedrukt water windbeschut af.
• Exact haaks op de druiplijst uitlijnen – de onderkant op het uitgezette snoer, niet op het oog en niet op de gevel. De plaat zo ver over de windveer plaatsen dat de windveerlijn tot aan de nok volledig is afgedekt.
• Fixeren in plaats van vastschroeven: de uitgelijnde plaat eerst met enkele schroeven op de golfberg fixeren. Na het leggen en verbinden van de volgende plaat laten de schroeven zich losdraaien en kan het geheel nog een keer exact op het druiplijstsnoer worden uitgelijnd – pas daarna wordt doorgeschroefd.

Er wordt uitsluitend met RVS-schroeven en afdichtring geschroefd – de verbinding staat blijvend bloot aan het weer. Aluminium platen mogen alleen met RVS A2-/A4-schroeven worden gemonteerd. Voor het dakvlak adviseert Weckman bij het sinusprofiel de bevestiging op de golfberg met kalot en E16-afdichtring:

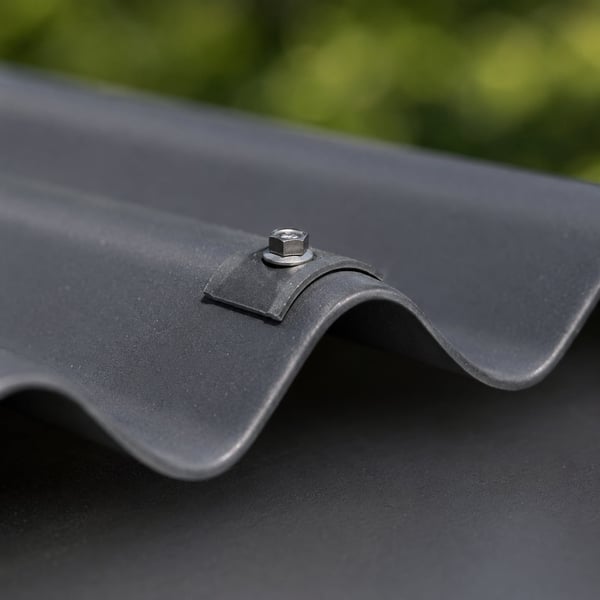

• Dakvlak: schroef met kalot op de golfberg op elk oplegpunt – de kalot verdeelt de aandrukkracht en voorkomt het indeuken van de golf. De dalverschroeving (E12-afdichtring) is bij het sinusprofiel voorbehouden aan de gevel.
• Schroefraster: zonder bevestigingsberekening noemt Weckman als niet-bindende richtwaarde voor gesloten normale gebouwen minstens één schroef per golfberg op elk oplegpunt – en wel in het vlak én in de volledige dakrandzone. Bindend blijft in elk geval de constructieve berekening.
• Schroeflengte: bij houten onderconstructies berekent Weckman de lengte uit profielhoogte + 50 mm inschroefdiepte – bij het 18-sinusprofiel met kalot dus minstens 75 mm op de golfberg. Schroefpunten die door dunne latten heen steken, mogen niet worden afgeknipt.
• Aandraaimoment: schroef haaks plaatsen, afdichtring vlak aanliggend – niet geplet, niet los. Nooit tegen elkaar in schroeven, de platen moeten spanningsvrij opliggen.

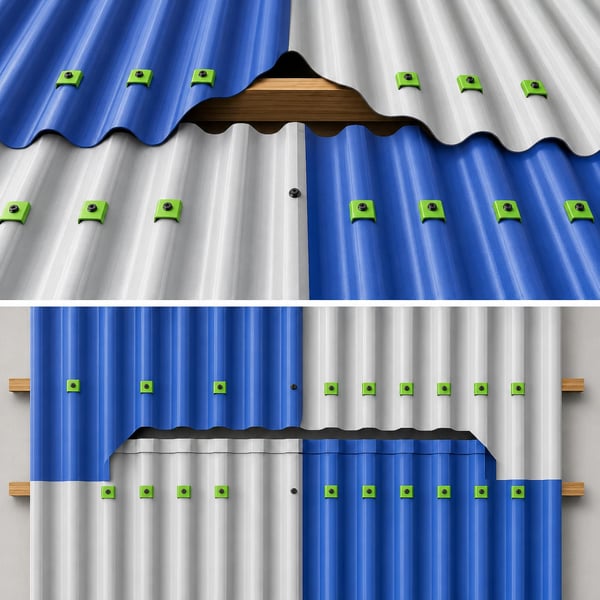

Lengtenaden (de zijdelingse overlapping) heeft elk golfplatendak, dwarsnaden (kop aan kop) alleen wanneer een plaat niet van druiplijst tot nok reikt. Onze aanbeveling uit de praktijk – en die van de fabrikant: banen in één stuk op maat bestellen en de dwarsnaad helemaal vermijden. Hoe metalen platen in het algemeen overlappen, verdiept het artikel Hoe worden profielplaten overlapt?

• Lengtenaad: de platen overlappen zijdelings met één profielgolf, met de overlapping aan de van het weer afgekeerde zijde. Verbonden wordt op de golfberg met RVS-overlappingsschroeven op een afstand van 40–50 cm; als alternatief is klinken toegestaan. Bij dakhellingen onder 10° hoort er bovendien een kitband in de zijdelingse overlapping.
• Dwarsnaad: overlapping naargelang de helling 100–200 mm – vanaf 7° is dat 200 mm, vanaf 12° volstaat 150 mm, vanaf 20° is 100 mm genoeg. Tot 7° dakhelling hoort er een kitband in de naad. Tot 6 m plaatlengte wordt op één lat overlapt en midden in de overlapping op elke golfberg in de onderconstructie geschroefd.
• Schuifnaad vanaf 6 m: langere platen zetten verschillend uit – daarom wordt de dwarsnaad hier als schuifnaad uitgevoerd: een tweede lat op ca. 25 cm afstand van de overlappingslat monteren en beide platen boven en onder de overlapping op elke golfberg vastschroeven.
• Volgorde bij een dwarsnaad: bij het sinusprofiel wordt altijd eerst een doorlopende rij van de druiplijst naar de nok gelegd, voordat de volgende rij aan de druiplijst begint – de anticapillaire groef laat geen andere volgorde toe.
