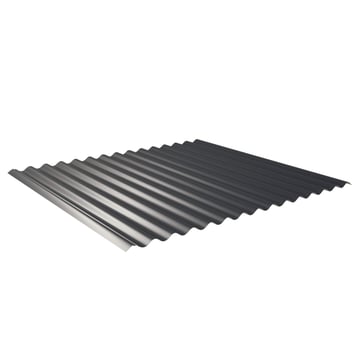

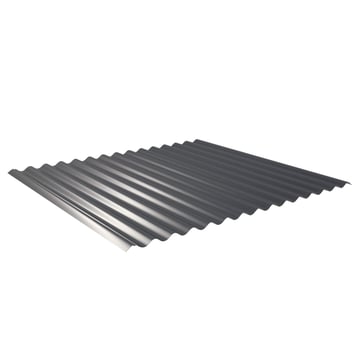

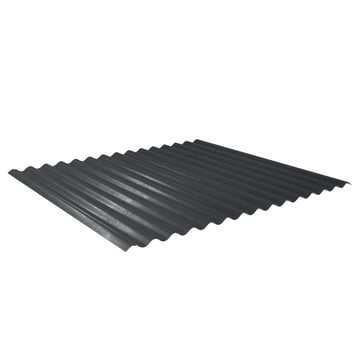

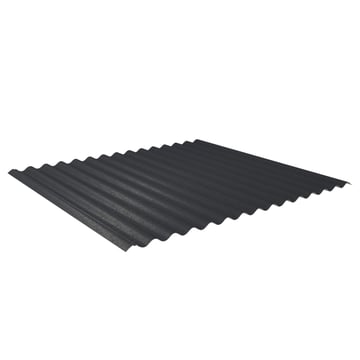

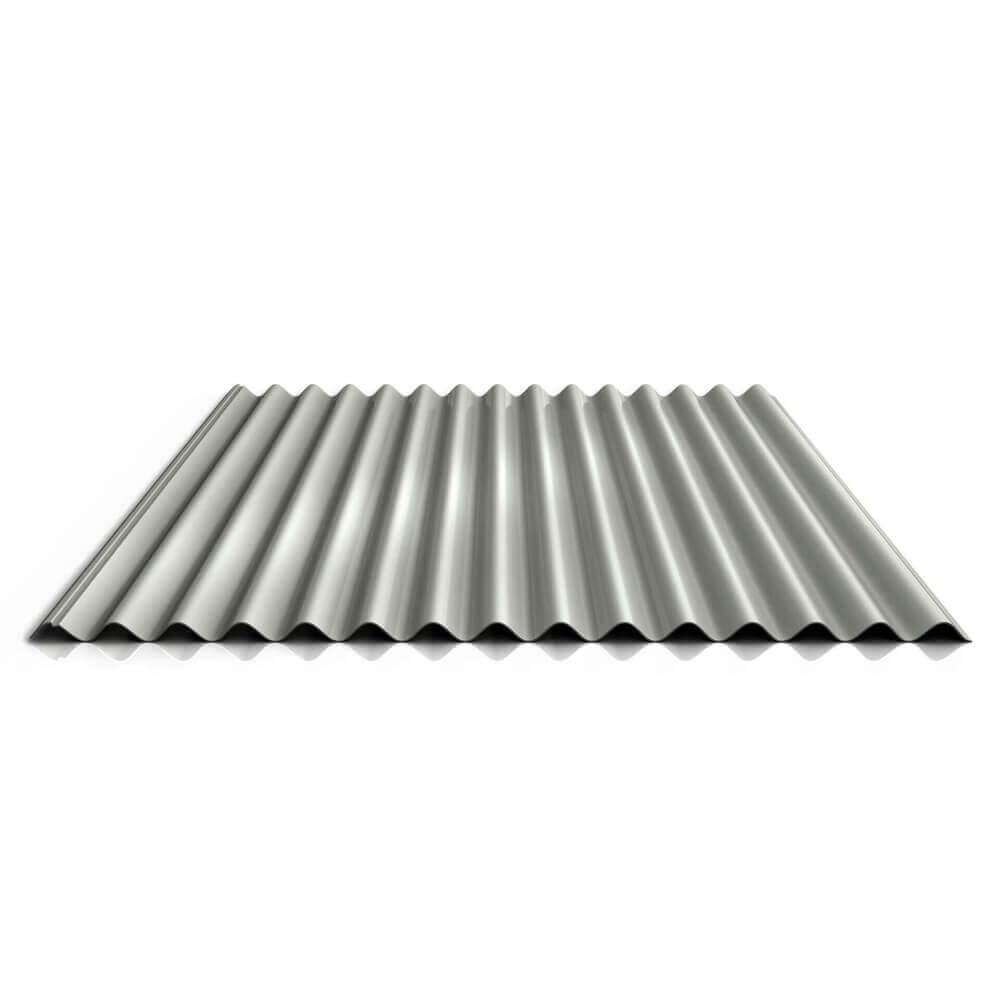

Golfplaten als profielplaten

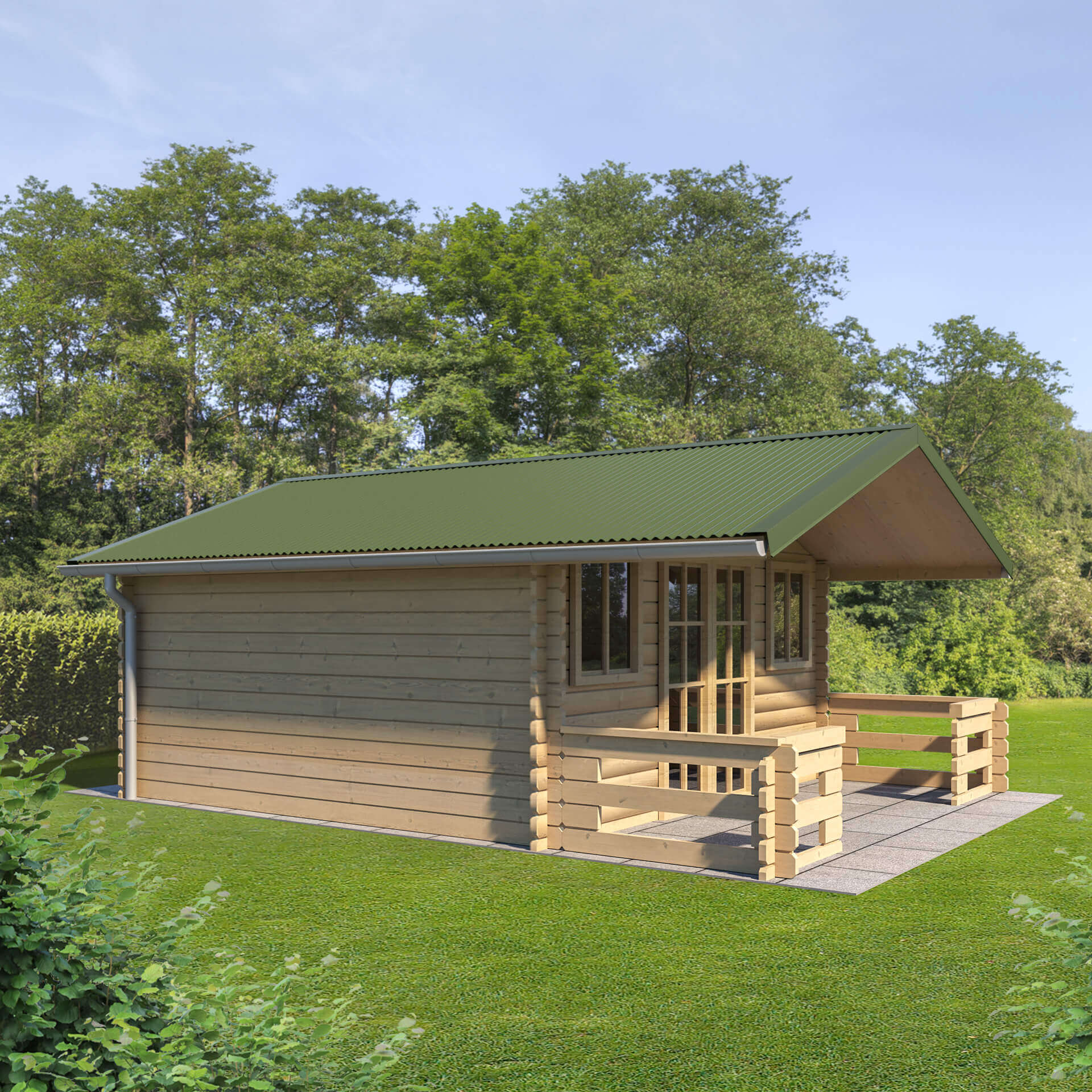

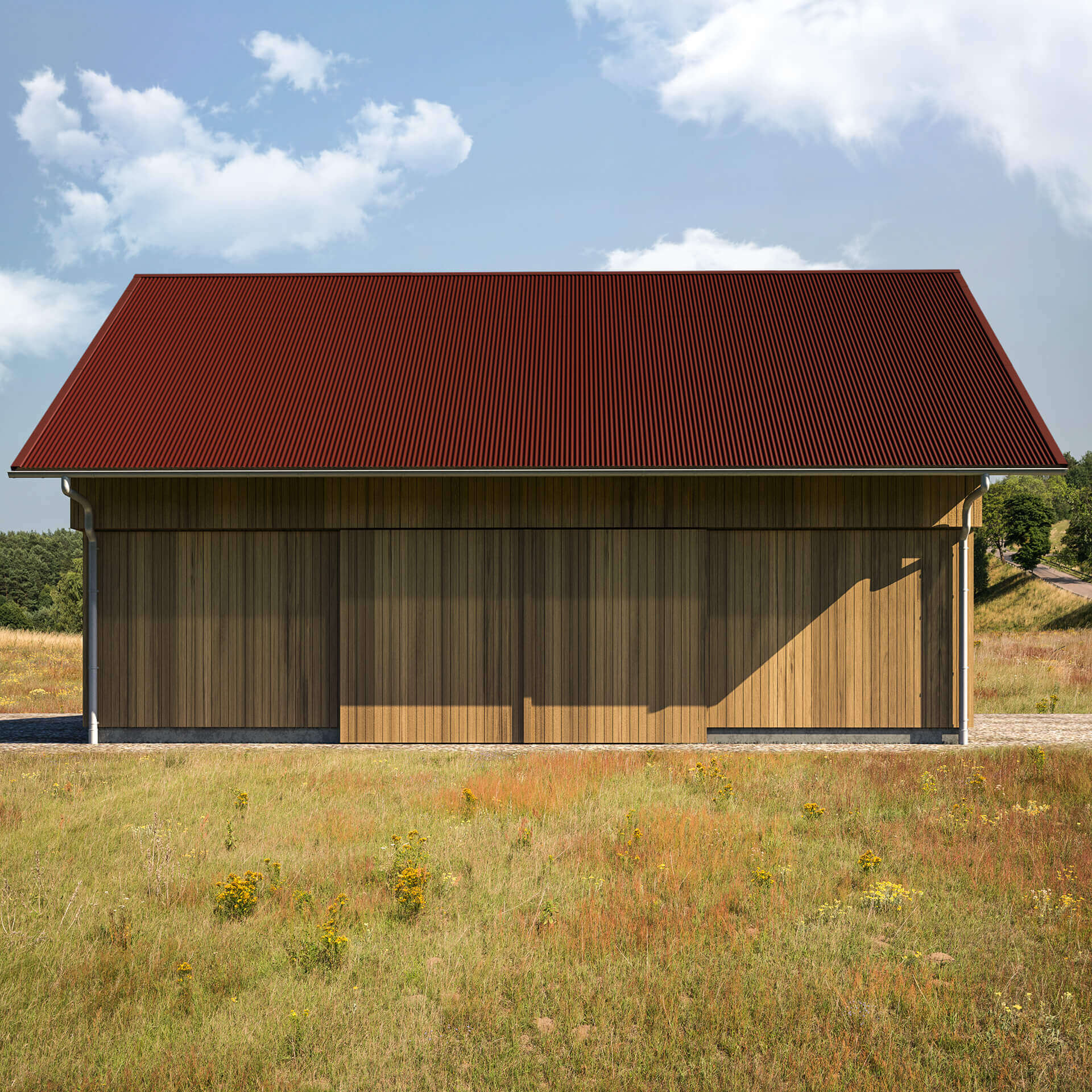

Onze metalen golfplaten of ook wel sinusplaten genoemd, hebben een mooi parallel lopende lage ronde golf die uw project een harmonische en moderne uitstraling geeft. De geprofileerde golfplaten zijn uitermate geschikt voor zowel dakbedekking alsook gevelbekleding van woningen, kantoren, bedrijfspanden, hallen, schuren, stallen, maar ook voor kleine projecten zoals garage, carport, tuinhuisjes of afdakjes kunt u deze metalen platen met sinusprofiel prima toepassen. Perfect voor nieuwbouw, maar ook voor het renoveren van oude daken zijn metalen profielplaten uitermate geschikt. Metalen profielplaten hebben erg veel voordelen: ze zijn niet alleen voordelig in prijs, maar bovendien ook veel lichter van gewicht en ook grote formaten kunnen hierdoor sneller worden gemonteerd. Het geringe gewicht van de platen en de snellere montage spaart werktijd en dus ook kosten.

De geprofileerde golfplaten zijn uitermate geschikt om zowel een dak te dekken alsook een gevel te bekleden. Met een gecombineerde dakbedekking en gevelbekleding kunt u een persoonlijke noot geven aan het project: natuurlijk kunt u het dak en de gevel in dezelfde kleur monteren, maar door een combinatie van verschillende kleuren voor dak en gevel wordt uw project ineens een echte blikvanger. Ons kleurenpalet is groot. Naast de grote keus aan RAL-kleuren hebben we bij de gevelplaten ook nog een bijzonderheid: gevelplaten met houtoptiek. Onze metalen gevelplaten in houtlook zijn werkelijk een zeer goed alternatief voor hout. De metalen platen zijn niet alleen voordeliger, maar daarnaast duurzamer en ze vergen duidelijk minder onderhoud. Met weinig materiaal kunt u voordelig en snel een omheining bouwen of gevel in houtoptiek bekleden waar u nog lang plezier van heeft.

De gevelplaten met sinusgolf kunnen verticaal worden gemonteerd. Zeer populair is echter ook de horizontale verwerking van de gevelplaten, waarmee u de gevel een modern tintje geeft. Vandaar dat u de horizontale profielverwerking ook al aan veel gevels van industriële bebouwing ziet. Met een gecombineerde dak- en gevelbekleding krijgt uw project een individuele uitstraling: modern en uniek, gecombineerd met hoogste kwaliteit, duurzaamheid en eenvoudig onderhoud. Maak uw huis of project uniek door een individuele vormgeving: wij bieden u alle mogelijkheden met onze metalen golfplaten in veelzijdig design!

Net als alle metalen profielplaten zijn ook de golfplaten verkrijgbaar in staal of aluminium. Daarnaast heeft u de keus uit verschillende plaatdiktes, coatings en kleuren. Het kleurenpalet voor de bovenkant van de plaat is omvangrijk, de beschermlak aan de onderkant van de plaat heeft een standaard grijswitte kleur.

De aluminium golfplaten hebben een standaard dikte van 0,70 mm. De stalen sinusplaten zijn in verschillende diktes op voorraad. Hierbij worden de dunnere platen (0,40 mm en 0,45 mm) vanwege de geringe dikte ook tweede keus platen genoemd of zijn restpartijen, deze hebben geen garantie. De eerste keus golfplaten, en ook meest gevraagde platen, hebben een staaldikte van 0,50 mm of meer, natuurlijk met extra garantie. De sinusplaten zijn ook verkrijgbaar in een staaldikte van 0,63 en 0,75 mm. Hoe dikker de staalplaat, hoe groter ook de ondersteuningsafstanden tussen de panlatten kunnen zijn. De stalen golfplaten zijn met verschillende coatings verkrijgbaar. Deze coatings onderscheiden zich in de dikte (µm) en oppervlakte structuur: de 25 µm polyestercoating is licht glanzend, de 35 µm matpolyester coating is mat en iets ruw, de hoogwaardige 60 µm TTHD coating is licht glanzend en de nieuwste hoogwaardige super Shimoco coating met een dikte van 80 µm is mat en iets ruw. Hoe dikker de coating, hoe langer de garantie. De Shimoco coating heeft bijvoorbeeld een garantie van 30 jaar. Onze metalen golfprofielplaten hebben de beschrijving 18/1064. De getallen staan voor profielhoogte en werkende breedte van de golfplaten.

De dak- en gevelplaten zijn bij de golfplaten wat afmetingen betreft hetzelfde, het enigste verschil is de capillaire groef. Een dakplaat heeft een capillaire groef, een gevelplaat niet. Deze groef bevindt zich aan één kant aan de lengtezijde van de dakplaten en zorgt ervoor dat het regenwater wat bij de overlapping onder de platen dringt (capillaire werking) weer via deze groef of gootje naar beneden naar de dakgoot wordt afgevoerd. U kunt dus probleemloos de dakplaten ook voor de gevel gebruiken, maar niet omgekeerd. Gevelplaten kunnen dus niet op het dak en dient u echt enkel voor de verticale wand of gevel te gebruiken.

Wat kwaliteit betreft bieden we naast de hoogwaardige nieuwe eerste keus golfplaten ook platen voor de kleine beurs: tweede keus platen en restpartijen. De 1e keus en 2e keus platen verschillen alleen in plaatdikte. De 2e keus golfplaten zijn dunner dan de "standaard" diktes van 0,50 mm en hebben een dikte van 0,40 mm en 0,45 mm. Ze zijn zonder garantie, maar dus wel voordeliger. Ook deze 2e keus platen worden per order nieuw geproduceerd, het zijn dus geen beschadigde platen. De 1e keus platen hebben een plaatdikte van 0,50 mm, 0,63 of 0,75 mm. Deze 1e keus platen worden volgens de duitse industrie-norm geproduceerd en op kwaliteit gecontroleerd. Vanaf een staaldikte van 0,50 mm krijgt u op 1e keus platen naast de wettelijke garantie nog een extra productgarantie van de producent.

De metalen golfplaten kunnen tot een lengte van maximaal 10 meter worden geproduceerd. Natuurlijk zijn kortere lengtes voor ons geen probleem. Onze bijzondere service: alle metalen platen worden per order individueel op maat speciaal op de door u gewenste lengte gezaagd (precies op de cm) - gratis! De profielplaten worden naast elkaar in de breedte met een overlapping op het dak gelegd volgens de aanwijzingen in de montagehandleiding. De golfplaat heeft een plaatbreedte van 1120 mm met een werkende breedte van 1064 mm. De platen kunnen we in de fabriek niet smaller of schuin zagen. Dit kunt u echter eenvoudig zelf doen. Let op dat u het geschikte gereedschap voor staal of aluminium gebruikt. Verwijder altijd zorgvuldig de boor- of zaagresten van het dakoppervlak: metalen spanen kunnen lelijke roestvlekken veroorzaken en behandel de snijkanten met de passende reparatieverf.

Naar keuze kunnen de sinusplaten ook met een anti-drup viltlaag onder de plaat worden voorzien. Dit Anti-Drup-condensvilt absorbeert het vocht dat door verschil in temperatuur onder de platen kan ontstaan. Het lichtgrijze vilt neemt het vocht op zodat het condens niet meer naar beneden kan druppelen. Wanneer de temperatuur stijgt en er sprake is van ventilatie verdampt het opgenomen vocht en wordt het weer aan de omgeving afgestaan. Naast de vochtopnemende eigenschappen van de anti-drup viltlaag is het vilt ook geluidsabsorberend. Hinderlijke geluiden van bijvoorbeeld hagel of regen worden gedempt. Dit is vooral erg duidelijk bij de iets dikkere versie van de anti-drup viltlaag: de anti-drup Sound-Reduction-viltlaag. De normale anti-drup viltlaag kan ca. 1100 ml/m² vocht absorberen, de dikkere Anti-Drup Sound-Reduction-viltlaag kan duidelijk meer vocht absorberen: zelfs tot 2400 ml/m². Maar het grootste voordeel van de Sound-Reduction viltlaag is de betere geluidsabsorberende werking. Het dempt hinderlijke geluiden van regen of hagel tot ca. 6 dB, wat vergelijkbaar is met sandwichpanelen. De anti-drup viltlaag kan echter alleen toegepast worden bij een dakhelling van tenminste 10°. Daarnaast moet er ook een goede ventilatie onder de platen mogelijk zijn zodat het geabsorbeerde vocht ook weer kan verdampen en met de opstijgende luchtstroom aan de buitenlucht weer kan worden afgegeven. Golfplaten zonder anti-drup viltlaag kunnen ook bij een dakhelling van minder dan 10° worden geplaatst, mits er in de overlappingen extra afdichting gebruikt wordt in de vorm van kitband. Het kitband verhindert dat bij de vlakke dakhelling het regenwater via de overlapping onder het dak dringt.

Ook golfplaten dienen op een goede onderconstructie te worden gemonteerd. Op de verticale tengellatten worden de horizontale panlatten aangebracht waarop de sinusplaten worden gemonteerd. Hierdoor is een optimale ventilatie onder de profielplaten gegarandeerd. De platen worden bij de montage als dat mogelijk is tegen de heersende windrichting gelegd en bij voorkeur op de profielberg met kalotten en rvs schroeven op de onderconstructie vastgeschroefd. Optioneel kunt u de platen ook in het profieldal schroeven, zonder kalotten. Verwijder altijd zorgvuldig de boor- of zaagresten van het dakoppervlak: metalen spanen kunnen lelijke roestvlekken veroorzaken. Het passende bevestigingsmateriaal hebben we natuurlijk ook en is te vinden bij de toebehoren. Voor alle golfplaten bieden we ook het passende zetwerk aan, zoals bijvoorbeeld vlakke nok, windveren, druiplijsten zodat u het dak mooi maar vooral waterdicht kunt afwerken. Naast de overige hulpstukken en accessoires zoals vulstroken, anticondensfolie, kitband, , nokvorst- / hoekkeperband en , reparatiestift vindt u ook kunststof lichtplaten passend bij de metalen golfplaten, dus met hetzelfde sinusprofiel.

1e keus: Trapezium- en golfplaten vanaf 0,50 mm volgens DIN 1090 en typekeuring voor overspanningen > 1 m (zie belastingstabellen voor juiste overspanningen). Evenals pan- en felsbanen vanaf 0,40 mm volgens DIN 14782 met gespecificeerde overspanningen (zie montagehandleiding). Naast de wettelijke garantie krijgt u een fabrieksgarantie tot 30 jaar op doorroesten en coating, afhankelijk van de coating.

Restpartij: Geprofileerde platen vanaf 0,40 mm volgens DIN 14782 zonder typekeuring. Het is van essentieel belang dat de steunafstanden (dak tot 1,00 m, muur tot 0,80 cm) niet worden overschreden. Als een statische berekening vereist is, gebruik dan geen producten volgens DIN 14782. Gebruik in dat geval bladen van eerste keuze. Naast de wettelijke garantie hebben sommige producten een extra fabrieksgarantie voor doorroesten en eventueel coaten. Dit staat bij het product vermeld. Het materiaal wordt voor elke bestelling nieuw geproduceerd. Special item sheets zijn dus geen afgedankte of beschadigde goederen.

Alle metalen profielplaten zijn compleet van een coating of beschermlak voorzien. Er zijn verschillende coatings die in dikte en oppervlaktestructuur verschillen. De dikte van de coating wordt in de eenheid micron (µm) aangegeven (spreek uit: mu). Hoe dikker de coating, hoe beter de bescherming en dus ook hoe langer de garantie: de 80 µm Shimoco coating heeft bijvoorbeeld een garantie tot 30 jaar. De coating beschermt niet alleen de profielplaten maar geeft de platen door de oppervlaktestructuur ook een bepaalde uitstraling. Daarnaast kunnen de coatings verschillende RAL-kleuren hebben. Het kleurenpalet in ons assortiment is zeer omvangrijk, vooral bij de meest verkochte coating “licht glanzend 25 µm polyester” heeft u een grote keus aan kleuren. Bij de 35 µm matpolyester coating hebben we nog een bijzonderheid: de gevelplaten van damwand- en golfplaten bieden we aan in houtoptiek waarbij ook de oppervlaktestructuur van de coating op hout lijkt.

25 µm* Polyester: Deze beschermlak is de standaard klassieke coating die het meest wordt gekozen. Ze is licht glanzend en compleet glad dus zonder oppervlaktestructuur. De coating is van goede kwaliteit en voor bijna elke toepassing geschikt. Het oppervlak is vuilafstotend wat weer tijd bij onderhoud spaart. Het oppervlak dient u natuurlijk wel te onderhouden, maar het vuil wordt bij voldoende dakhelling door regen snel weggespoeld en het materiaal blijft langer schoon. Zo zijn de platen langer bestand tegen weer en wind. De coating is goed bestand tegen roest/corrosie en is kleurvast. De coating biedt voldoende bescherming tegen atmosferische corrosie in normale stedelijke en landelijke omgeving. We geven 10 jaar garantie op doorroesten (met uitzondering van 2e keus materiaal en restpartijen).

35 µm* Matpolyester: Is een kwalitatief hoogwaardige coating die door het iets matte en licht gestructureerd oppervlak er erg mooi uitziet. Bij de dakpanplaten lijkt deze coating het meest op de uitstraling van de traditionele dakpannen. De oppervlaktestructuur is ruw en geeft uw dak een mooie natuurlijke uitstraling, maar staat ook erg mooi bij gevelbekleding. De matte coating is zeer goed bestand tegen roest en goed UV-bestendig (kleurvast). De coating biedt een goede bescherming tegen atmosferische corrosie in normale stedelijke en landelijke omgeving. We geven 15 jaar garantie op doorroesten en op de coating (met uitzondering van restpartijen).

35 µm* Structuurpolyester (Holzoptik): Deze bijzondere coating is perfect voor wand- en gevelbekleding. Wat de kwaliteit betreft heeft het dezelfde hoogwaardige eigenschappen als de 35 µm matpolyester coating. De oppervlaktestructuur is echter uniek: de coating heeft de kleur van hout en lijkt ook op de structuur van hout. Door de combinatie van glanzende structuren die zich met matte structuren afwisselen lijkt het oppervlak zeer op de natuurlijke uitstraling van echte houtvezels. De coating in “houtlook” is iets ruw, zeer krasvast en is in twee kleuren verkrijgbaar: ahorn (lichte houtkleur) en eiken (donkere houtkleur). Gevel-/ wandplaten in houtlook zijn een zeer goed alternatief ten opzichte van hout aangezien metaal duurzamer is en weinig onderhoud vraagt. Snel en met weinig moeite kan vooral voordelig een wand of afscheiding in houtoptiek worden gemonteerd. De structuurpolyester coating is zeer robuust, heeft een goed krasvast oppervlak, zeer kleurecht en is vooral zeer goed bestand tegen corrosie. We geven 15 jaar garantie op doorroesten en de coating (met uitzondering van de restpartijen).

60 µm* TTHD: De TTHD coating is een uitstekende en kwalitatief zeer hoogwaardige coating. Als u waarde hecht aan duurzaam materiaal wat zeer goed bestand is tegen UV-licht en dus bijzonder kleurvast is, dan adviseren we deze coating. Ze is bovendien ook nog uitermate goed bestand tegen corrosie. De coating is licht glanzend en een beetje gestructureerd, maar voelt glad aan. De overtuigende eigenschappen zorgen ervoor dat het op vele gebieden kan worden toegepast en u er nog lang plezier van heeft. Op deze uitermate sterke coating geven we 20 jaar garantie (met uitzondering van restpartijen).

80 µm* Shimoco: Deze supercoating is de sterkste beschermlak onder alle coatings. Ze werd ontwikkeld om de best mogelijke bescherming tegen roest en UV-licht te bieden. Het is de beste coating die u zich kunt wensen met uitstekende kwaliteit en eigenschappen. Het licht gestructureerde oppervlak ziet er prachtig uit en geeft uw dak en gevel een bijzonder stijlvolle uitstraling. De structuur van de coating heeft matglanzende schakeringen en het oppervlak voelt iets ruw. De coating overtuigt door de zeer lange levensduur en heel goed krasvast oppervlak, daarnaast is ze uitermate goed bestand tegen corrosie en UV-Licht. Platen met deze supercoating zijn bijzonder geschikt voor het dekken van daken, maar ook bij bekleding van gevel en wand zijn de platen met deze coating optimaal beschermd en zien er prachtig uit. Op deze supercoating geven we een garantie van 30 jaar (met uitzondering van restpartijen).

We bieden metalen dakpan-, damwand- en golfplaten aan die naar keuze ook aan de onderkant met een anti-drup viltlaag kunnen worden voorzien. Deze Anti-Drup viltlaag wordt tijdens de productie vast onder de platen gecacheerd. Dit anti-condensvilt absorbeert het vocht dat door verschil in temperatuur onder de platen kan ontstaan. Het lichtgrijze vilt neemt het vocht op zodat het condens niet meer naar beneden kan druppelen. Wanneer de temperatuur stijgt en er sprake is van ventilatie verdampt het opgenomen vocht en wordt het weer aan de omgeving afgestaan, de viltlaag droogt weer op. Naast de vochtopnemende eigenschappen van de anti-drup viltlaag is het vilt ook geluidsabsorberend. Hinderlijke geluiden van bijvoorbeeld hagel of regen worden gedempt. Er zijn twee varianten: de standaard anti-drup viltlaag en de dikkere Sound-Reduction viltlaag.

De dakpanplaten kunnen we bij de productie alleen met de standaard anti-drup viltlaag voorzien. Bij de damwand- en golfplaten zijn beide varianten mogelijk. De normale standaard Anti-Drup viltlaag kan tot 1100 ml/m² vocht absorberen en werkt daarnaast geluidsdempend. De dikkere Anti-Drup Sound-Reduction viltlaag kan duidelijk meer vocht opnemen: zelfs tot 2400 ml/m². Maar het grootste voordeel van de Sound-Reduction viltlaag is de betere geluidsabsorberende werking. Het dempt hinderlijke geluiden van regen of hagel tot ca. 6 dB, wat vergelijkbaar is met sandwichpanelen.

Beide varianten kunnen echter alleen toegepast worden bij een dakhelling van tenminste 10°. Daarnaast moet er ook een goede ventilatie onder de platen mogelijk zijn zodat het geabsorbeerde vocht ook weer kan verdampen en met de opstijgende luchtstroom aan de buitenlucht weer kan worden afgegeven.

Let op: het is belangrijk dat het vilt aan de randen van de platen wordt behandelt. De zuigkracht (capillaire werking) van het vilt moet worden onderbroken zodat het vilt het regenwater bij overlappingen en aan de gootzijde niet onder het dak trekt. In de fabriek worden alle profielplaten aan de lengtezijde in het bereik van de overlappingen om deze reden dusdanig geproduceerd, dat er een viltrand van ca. 15 cm is vrijgelaten. Aan de kopse kant bij de gootzijde wordt het vilt bij bepaalde profielen ook al in de fabriek ingekort of behandeld. Bij de damwandplaten 20/1100 en 45/1000 wordt het vilt in de fabriek aan de kopse kant (gootzijde) met 15 cm ingekort, bij de damwandplaat 35/1035 en de golfplaat 18/1064 wordt de onderste viltrand in de fabriek afgevlamd. Door het afvlammen verandert de viltstructuur. De gesmolte vezels kunnen nu geen regen meer aanzuigen en vocht onder het dak trekken. In de fabriek is het echter niet mogelijk de dakpanplaten en profielplaten met het dikkere Sound-Reduction Anti-Drup viltlaag te behandelen. Hier dient u zelf een rand van ca. 15 cm van het vilt aan de kopse kant te behandelen door dit met blanke lak (zie toebehoren) te bestrijken. De blanke lak zorgt ervoor dat de anti capillaire werking van het vilt in het bereik van de goot wordt onderbroken. Als alternatief kunt u ook met behulp van een föhn / hete luchtpistool de normale standaard anti-drup viltlaag bij dakpanplaten aan de gootzijde “smelten”. Gebruik hiervoor geschikt gereedschap. De dikkere Sound-Reduction viltlaag mag niet worden afgevlamd maar dient u altijd met blanke lak te behandelen.

Zonder Anti-Drup viltlaag: Metalen profielplaten zonder Anti-Drup viltlaag kunnen bij open daken / gebouwen worden toegepast, die dus aan alle of meerdere zijden open zijn zodat voldoende ventilatie gegarandeerd is. Door temperatuurverschillen kan er weersafhankelijk condensatie onder de platen optreden. Dit vocht verdampt bij goede ventilatie vanzelf. Als het condens niet kan verdampen drupt het naar beneden. Bij goede ventilatie kunt u damwand- en golfplaten zonder viltlaag ook bij een dakhelling van minder dan 10° monteren, mits er in de overlappingen extra afdichting gebruikt wordt in de vorm van kitband. Het kitband verhindert dat bij de vlakke dakhelling het regenwater via de overlapping onder het dak dringt.

Met Anti-Drup viltlaag: Met Anti-Drup viltlaag: De dakpan-, damwand- en golfplaten kunnen naar keuze ook aan de onderkant met een anti-drup viltlaag worden voorzien. Dit anti-condensvilt absorbeert het vocht dat door verschil in temperatuur onder de platen kan ontstaan en verhindert dat het dus gaat druppelen. De standaard Anti-Drup viltlaag kan tot 1100 ml/m² vocht opnemen. Enkel bij een dakhelling van meer dan 10° kan het geabsorbeerde vocht bij goede ventilatie vanzelf met de opstijgende luchtstroom naar boven verdampen zodat de viltlaag weer opdroogt. Naast de vochtopnemende eigenschappen van de anti-drup viltlaag is het vilt ook geluidsabsorberend. Hinderlijke geluiden van bijvoorbeeld hagel of regen worden gedempt.

Met Anti-Drup Sound-Reduction viltlaag: Met Anti-Drup Sound-Reduction viltlaag: de metalen damwand- en golfplaten kunnen ook met een nog dikkere viltlaag worden geproduceerd. De Anti-Drup Sound-Reduction viltlaag kan duidelijk meer vocht absorberen, zelfs tot 2400 ml/m², en verhindert het naar beneden druppelen van condens. Enkel bij een dakhelling van meer dan 10° kan het geabsorbeerde vocht bij goede ventilatie vanzelf met de opstijgende luchtstroom naar boven verdampen zodat de viltlaag weer opdroogt. Maar het grootste voordeel van de Sound-Reduction viltlaag is de betere geluidsabsorberende werking. Een verschil van 5 dB (van 90 naar 85 dB) wordt ervaren als ca. 34% geluidsreductie. Het Sound-Reduction vilt dempt hinderlijke geluiden van regen of hagel tot zelfs ca. 6 dB wat vergelijkbaar is met sandwichpanelen.
