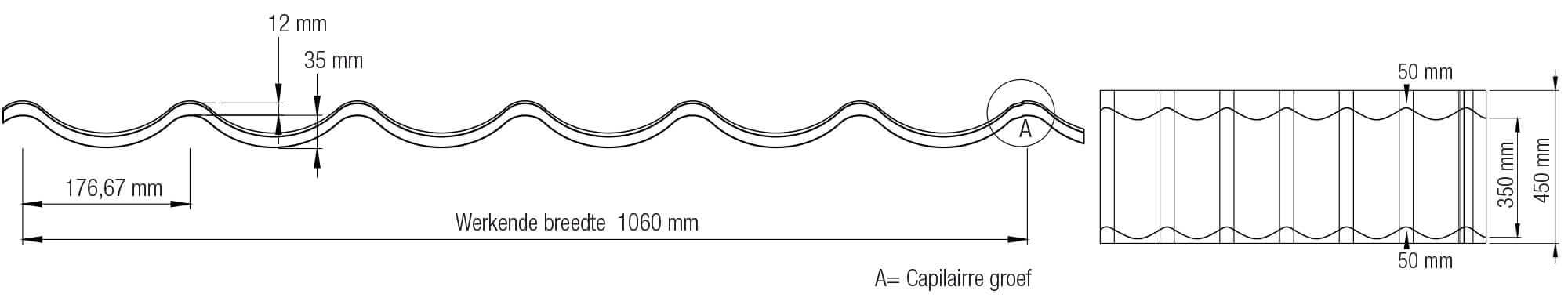

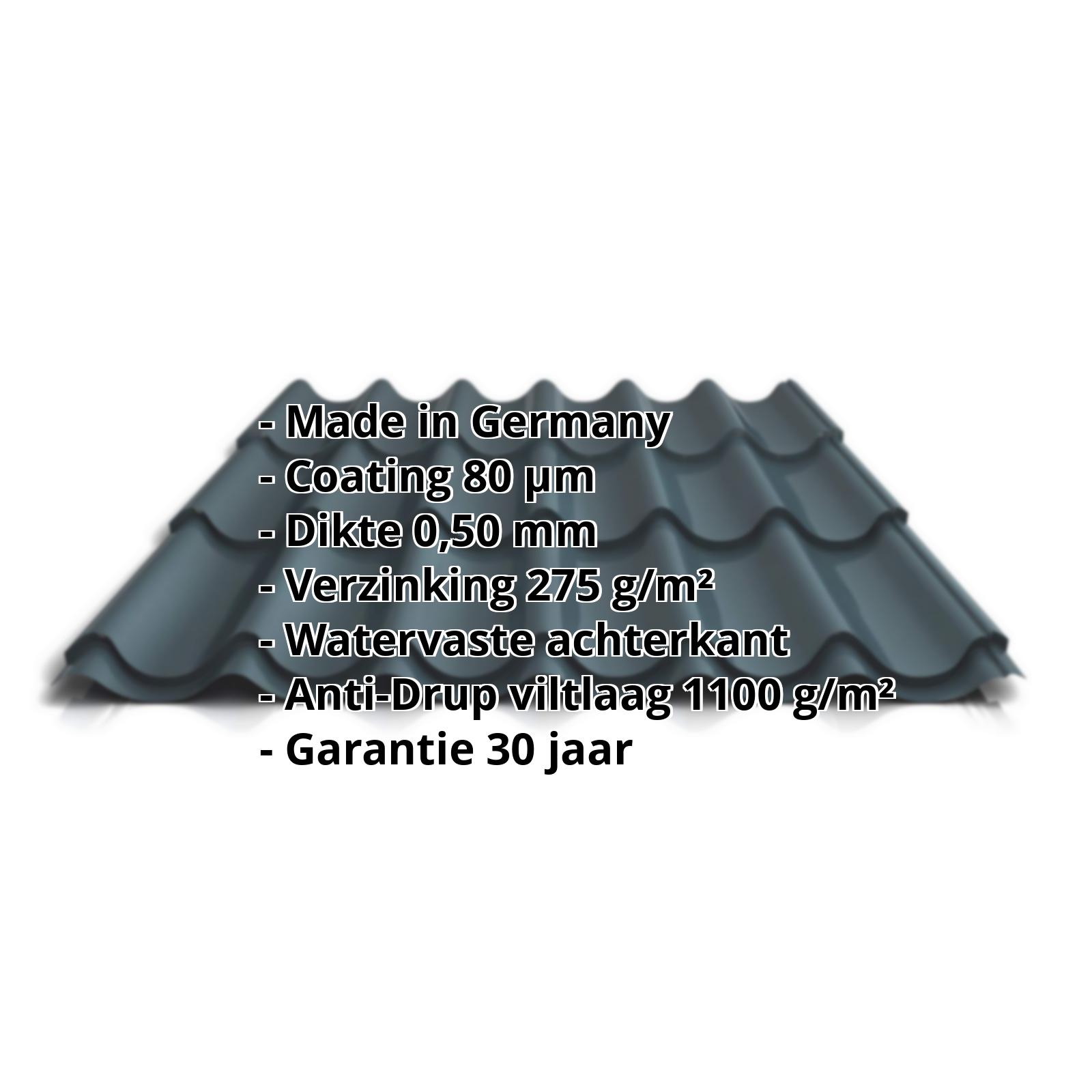

Stalen dakpanplaat PS47/1060RTA met een totale profielhoogte van 47 mm (35 mm profilhoogte + 12 mm verhoging volgende dakpan) en een werkende breedte van 1060 mm. Deze stalen dakpanplaten met een materiaaldikte van 0,50 mm wegen 5,40 kg/m² en worden op bestelling tot een lengte van 7,10 m cm nauwkeurig op maat geprofileerd.
Let op: Bepaalde plaatlengtes kunnen ongunstig uitvallen, waardoor problemen bij de montage kunnen ontstaan. Wij adviseren u om geen ongunstige plaatlengtes te bestellen. Zie tabel infoblad
De dakpanplaat PS47/1064RTA wordt als dakplaat geprofileerd. Een dak profielplaat heeft ter bescherming tegen binnendringend water door capilaire werking een speciale groef aan de zijkant. Deze anti capillaire groef wordt overlapt met de volgende plaat en zorgt voor een waterdicht dak. Stalen dakplanplaten zijn een ideaal alternatief voor dakpannen en geschikt als dakbedekking van kleinere daken van recreatiewoningen, schuren en carports als ook voor nieuwbouw en renovatie van grote daken van boerderijen en woonhuizen. Weckman dakpanplaten kunnen al worden toegepast op daken met een minimale dakhelling van 7 graden.
De zinklaag en de meest UV bestendige Shimoco kleurcoating met een laagdikte van 80 µm bieden in normale stedelijke en landelijke, als ook beperkt in industriële en maritime omgevingen de beste bescherming tegen corrosie en verkleuring. De coating is glad, mat en zeer goed krasvast.
Op deze Weckman dakpanplaten made in Germany hebt u 30 jaar coating garantie en 45 jaar functionele garantie.
Bij slecht of ongeïsoleerde daken kan door temperatuurverschil aan de onderkant van de metalen profielplaten condensvorming optreden. Ook in open gebouwen kan weersafhankelijk condensatie optreden. Door de anti-condens viltlaag aan de onderzijde van de platen wordt het afdruppen tegengegaan. De hoogwaardige anti-drup viltlaag kan afhankelijk van de dakhelling tot 900 g/m² aan vocht opnemen. Wanneer de temperatuur stijgt wordt door opwarming van de platen en een goede ventilatie het vocht weer aan de omgeving afgestaan en droogt de viltlaag weer op.
Een positief effect is dat de viltlaag geluidsabsorberend is en bij sterke regen en hagel geluidsdempend werkt.
Let op: Dakplaten met anti-drup viltlaag zijn alleen toepasbaar op daken met een minimale dakhelling van 10 graden.
1 plaat = 1140 mm, elke volgende plaat + 1060 mm
Bijvoorbeeld:
1 plaat = 1140 mm
2 platen = 2200 mm
3 platen = 3260 mm
enz.
Tussenmaten zijn mogelijk door extra te overlappen of zelf smaller te zagen.
Meer vragen en antwoorden vindt u in onze FAQ.
| Type | Dakplaat |
| Kwaliteit | 1ste keus |
| Profiel | Dakpan |
| Profielhoogte | 47 mm |
| Plaatbreedte | 1140 mm |
| Werkende breedte | 1060 mm |
| Lengte | 450 mm - 7100 mm |
| Panlengte | 350 mm |
| Gewicht (ca.) | 5,40 kg/m² |
| Materiaal | Staal |
| DIN | EN 1090 |
| Verzinking | 275 g/m² |
| Dikte | 0,50 mm |
| Coating | 80 µm Shimoco |
| Structuur | Iets ruw, matt |
| Kleur | Antracietgrijs (RAL 7016) |
| Anti-Drup viltlaag | Met Anti-Drup viltlaag |
| Achterkant | Anti-Drup viltlaag (1100 g/m²) | Grijswit |
| Brandklasse | A2-s1, d0 |
| Toepassing | Veeleisende atmosferische omstandigheden |
| Garantie | 30 jaar doorroesten en coating |
| Garantie | 30 Jahre |
| Hellingshoek | min. 7° (12,22 cm/m) |
| Ondersteuningsafstand | 35 cm |
| Legrichting | L-R |
| Bevestiging | Dal: ca 8 schroeven p/m² | Overlapping: ca. 3 schroeven p/m² | Vrijblijvende richtwaarden! |
Meer vragen en antwoorden vindt u in onze FAQ.
Bij onze in de fabriek op maat geproduceerde profielplaten is het niet nodig om de snijkanten extra te behandelen. Als u stalen profielplaten zelf bewerkt adviseren wij om de snijkanten met onze speciale reparatieverf te behandelen.
Om de verzinking van de platen aan de snijranden niet te beschadigen is het van groot belang gereedschap te gebruiken dat geen warmte ontwikkelt. Gebruik daarom nooit een slijpschijf. Wel kunt u een elektrische knabbelschaar of een decoupeerzaag gebruiken. Aluminium profielplaten kunt u wel met een slijpschijf bewerken.
Let op: Bepaalde plaatlengtes kunnen ongunstig uitvallen, waardoor problemen bij de montage kunnen ontstaan. Wij adviseren u om geen ongunstige plaatlengtes te bestellen. Zie infoblad
Meer informatie vindt u in de montagehandleiding onder "downloads".
Als u een dak met een ongelijke gootlijn heeft, dan moeten de dakpanplaten in speciale afmetingen geproduceerd worden, zodat de aansluiting van de twee dak helften gegarandeert is. Gebruik hiervoor het beste onze Dak & Wand Planner of kijk ook in onze montagehandleiding.
Meer informatie vindt u in de montagehandleiding onder "downloads".
De bevestiging gebeurd met schroeven in het dal. Overlappingen worden op de berg vast geschroefd..
Voor grotere professionele projecten adviseren wij de belasting door sneeuw en wind door een bouwkundige te laten berekenen en u te laten adviseren over ondersteuningsafstanden, de vereiste plaatdikte en de juiste bevestigingsschroeven. Belastingstabellen vindt u onder downloads.
Let op: Verwijder tijdens en na de montage al het boorsel en zaagsel van profielplaten en ook uit de dakgoot. Blijft dat liggen kan dat lelijke vlekken op de coating veroorzaken welke op den duur kunnen gaan roesten.
Meer informatie vindt u in de montagehandleiding onder "downloads".
 |
Bevestiging in het dal met schroeven. Nodig per m²* 8 x schroeven |
 |
Overlappingen: Bevestiging op de berg met schroeven. Nodig per m²* 3 x overlappingsschroeven |
* Geen aansprakelijkheid: Houd er rekening mee dat de gegevens kunnen verschillen afhankelijk van de windbelasting of sneeuwzone. Gedetailleerde informatie kan worden verstrekt door uw bouwkundige ingenieur.
Meer vragen en antwoorden vindt u in onze FAQ.
Voor een juiste montage conform de (bouw)regels van het land waar de producten die wij leveren worden toegepast is de afnemer cq. de uitvoerende ondernemer aansprakelijk! Onze montagehandleidingen zijn te zien als een vrijblijvend advies dat naar eer en geweten is opgesteld. Het is mogelijk dat in bepaalde landen bepaalde nationale bouwbesluitingen gelden.
Beschadigingen dienen ons uiterlijk binnen 3 dagen na levering en vóór de montage gemeld te worden. Monteren = Accepteren!
 |
