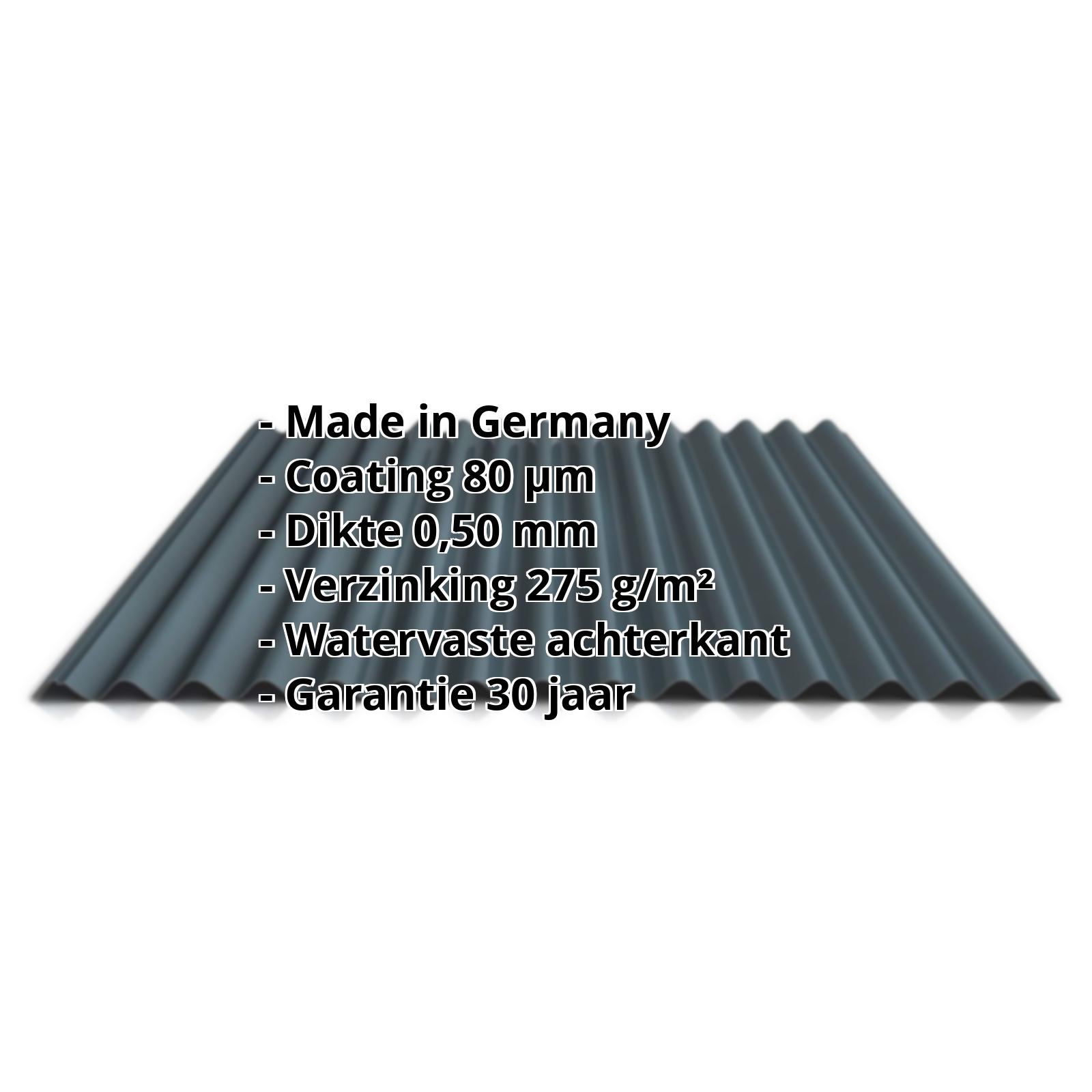

Stalen golfplaat PS18/1064CR met een totale profielhoogte van 18 mm en een werkende breedte van 1064 mm. Deze stalen golfplaten met een materiaaldikte van 0,50 mm wegen 4,95 kg/m² en worden op bestelling tot een lengte van 8 m nauwkeurig op maat geprofileerd.
De golfplaat PS18/1064CR wordt ook als profiel 18/76 aangeduid. Deze golfplaten worden als dakplaat geprofileerd maar kunnen ook als wandplaat / gevelplaat worden toegepast. Een dak profielplaat heeft ter bescherming tegen binnendringend water door capillaire werking een speciale groef aan de zijkant. Deze anti capillaire groef wordt overlapt met de volgende plaat en zorgt voor een waterdicht dak. Deze stalen golfplaten zijn geschikt als dakbedekking van kleinere daken van recreatiewoningen, schuren, tuinhuizen, overkappingen en carports.
De zinklaag en de meest UV bestendige Shimoco kleurcoating met een laagdikte van 80 µm bieden in normale stedelijke en landelijke, als ook beperkt in industriële en maritime omgevingen de beste bescherming tegen corrosie en verkleuring. De coating is glad, mat en zeer goed krasvast.
Op deze Weckman golfplaten made in Germany hebt u 30 jaar coating garantie en 45 jaar functionele garantie.
1 plaat = 1120 mm, elke volgende plaat + 1064 mm
Bijvoorbeeld:
1 plaat = 1120 mm
2 platen = 2184 mm
3 platen = 3248 mm
enz.
Tussenmaten zijn mogelijk door extra te overlappen of zelf smaller te zagen.
| Type | Dakplaat |
| Kwaliteit | 1e keus |
| Profiel | Golf |
| Profielhoogte | 18 mm |
| Plaatbreedte | 1120 mm |
| Werkende breedte | 1064 mm |
| Lengte | 150 mm - 8000 mm |
| Gewicht (ca.) | 4,95 kg/m² |
| Materiaal | Staal |
| Verzinking | 275 g/m² |
| Dikte | 0,50 mm |
| Coating | 80 µm Shimoco |
| Structuur | Iets ruw, matt |
| Kleur | Antracietgrijs (RAL 7016) |
| Anti-Drup viltlaag | Zonder |
| Achterkant | Grijswit |
| Brandklasse | A1 |
| Toepassing | Veeleisende atmosferische omstandigheden |
| Garantie | 30 jaar doorroesten en coating |
| Hellingshoek | Onder 10° kitband gebruiken |
| Ondersteuningsafstand | 1,00 m (belasting max. 100 kg/m² en L/150 - zie belastingstabel) |
| Legrichting | L-R / R-L mogelijk |
| Bevestiging | Dal: ca 6 schroeven p/m² | Berg: ca. 6 schroeven en kalotten p/m² | Overlapping: ca. 3 schroeven p/m² | Vrijblijvende richtwaarden! |
Bij onze in de fabriek op maat geproduceerde profielplaten is het niet nodig om de snijkanten extra te behandelen. Als u stalen profielplaten zelf bewerkt adviseren wij om de snijkanten met onze speciale reparatieverf te behandelen.
Om de verzinking van de platen aan de snijranden niet te beschadigen is het van groot belang gereedschap te gebruiken dat geen warmte ontwikkelt. Gebruik daarom nooit een slijpschijf. Wel kunt u een elektrische knabbelschaar of een decoupeerzaag gebruiken. Aluminium profielplaten kunt u wel met een slijpschijf bewerken.
Voor een professionele bevestiging adviseren wij de dak profielplaten met lange RVS schroeven en aluminium kalotten op de berg te bevestigen. Omdat het veel goedkoper is worden profielplaten in de praktijk vaak in het dal met korte verzinkte kleurkop schroeven bevestigd.
Voor grotere professionele projecten adviseren wij de belasting door sneeuw en wind door een bouwkundige te laten berekenen en u te laten adviseren over ondersteuningsafstanden, de vereiste plaatdikte en de juiste bevestigingsschroeven. Belastingstabellen vindt u onder downloads.
Let op: Verwijder tijdens en na de montage al het boorsel en zaagsel van profielplaten en ook uit de dakgoot. Blijft dat liggen kan dat lelijke vlekken op de coating veroorzaken welke op den duur kunnen gaan roesten.
Meer informatie vindt u in de montagehandleiding onder "downloads".
 |
Bevestiging op de berg met kalotten en schroeven (ca. 6 p/m²) |
 |
Optionale bevestiging in het dal met schroeven (ca. 6 p/m²) |
 |
Overlappingen worden altijd op de berg bevestigt (ca. 3 p/m²) |
Voor een juiste montage conform de (bouw)regels van het land waar de producten die wij leveren worden toegepast is de afnemer cq. de uitvoerende ondernemer aansprakelijk! Onze montagehandleidingen zijn te zien als een vrijblijvend advies dat naar eer en geweten is opgesteld. Het is mogelijk dat in bepaalde landen bepaalde nationale bouwbesluitingen gelden.
Beschadigingen dienen ons uiterlijk binnen 3 dagen na levering en vóór de montage gemeld te worden. Monteren = Accepteren!
 |
Schroefadvies profielplaten |
|
Profielplaten compleet |
|
Algemene montagehandleiding |
|
Juiste ventilatie |
|
Anti-Drup viltlaag |
|
Toebehoren |
|
Pijpdoorvoer |
|
Garantie |
|
Draaglasten |
