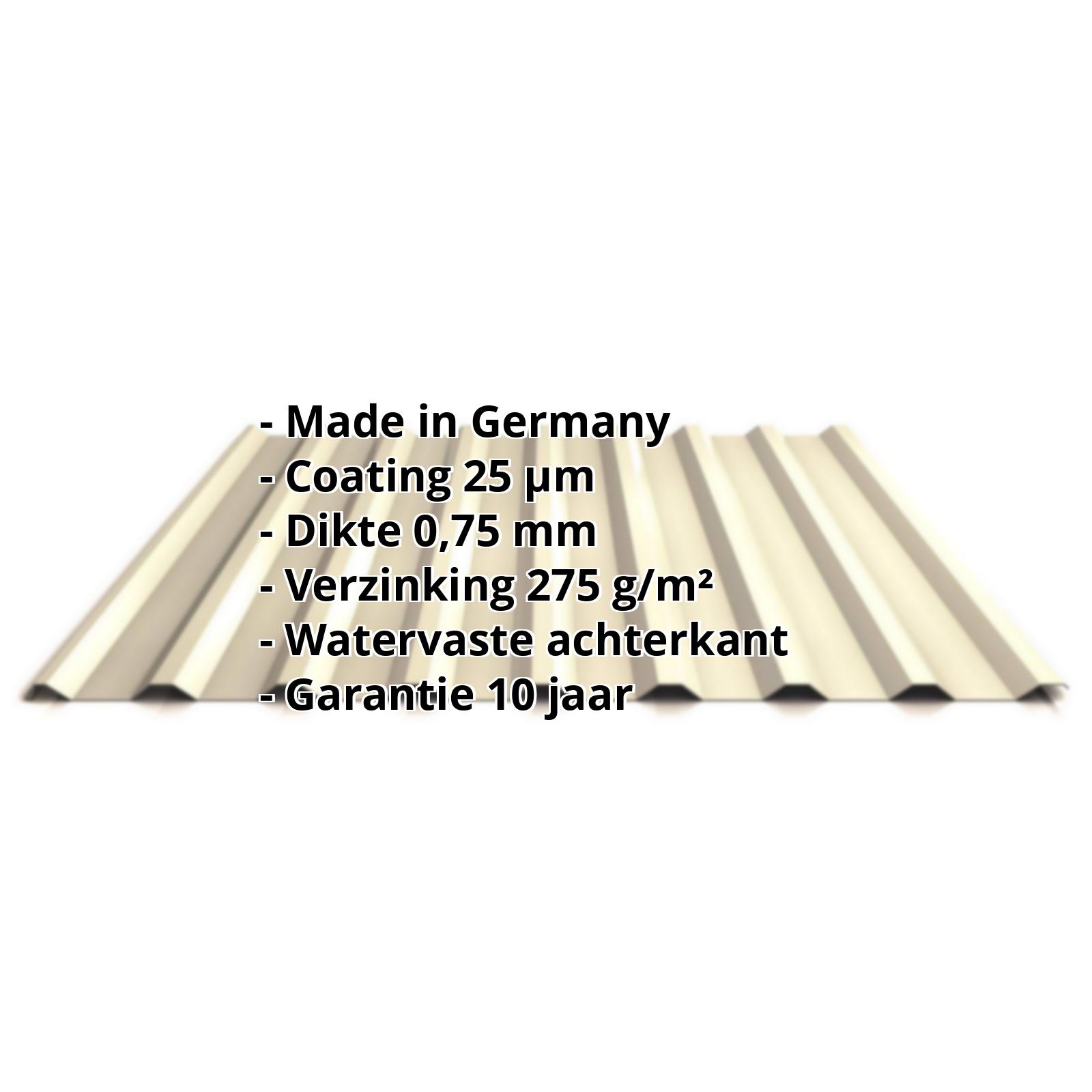

Stalen damwandplaat PS20/1100TR met een totale profielhoogte van 20 mm en een werkende breedte van 1100 mm. Deze stalen damwandplaten met een materiaaldikte van 0,75 mm wegen 7,02 kg/m² en worden op bestelling tot een lengte van 11 m nauwkeurig op maat geprofileerd.
De damwandplaat PS20/1100TR wordt ook als profiel 20/138 of W20/1100LR aangeduid. Deze damwandplaten worden als dakplaat geprofileerd maar kunnen ook als wandplaat / gevelplaat worden toegepast. Een dak profielplaat heeft ter bescherming tegen binnendringend water door capillaire werking een speciale groef aan de zijkant. Deze anti capillaire groef wordt overlapt met de volgende plaat en zorgt voor een waterdicht dak. Deze stalen damwandplaten zijn geschikt als dakbedekking van kleinere daken van recreatiewoningen, schuren, tuinhuizen, overkappingen en carports, als ook middelgrote daken van hallen, stallen en loodsen.
De zinklaag en de polyester kleurcoating met een laagdikte van 25 µm bieden in normale stedelijke en landelijke omgevingen een goede bescherming tegen corrosie. De oppervlakte van deze coating is glad en licht glanzend.
Op deze Weckman damwandprofielplaten made in Germany hebt u 10 jaar coating garantie en 30 jaar functionele garantie.
1 plaat = 1135 mm, elke volgende plaat + 1100 mm
Bijvoorbeeld:
1 plaat = 1135 mm
2 platen = 2235 mm
3 platen = 3335 mm
enz.
Tussenmaten zijn mogelijk door extra te overlappen of zelf smaller te zagen.
Meer vragen en antwoorden vindt u in onze FAQ.
| Type | Dakplaat |
| Kwaliteit | 1e keus |
| Profiel | Damwand |
| Profielhoogte | 20 mm |
| Plaatbreedte | 1135 mm |
| Werkende breedte | 1100 mm |
| Lengte | 150 mm - 11000 mm |
| Gewicht (ca.) | 7,02 kg/m² |
| Materiaal | Staal |
| Verzinking | 275 g/m² |
| Dikte | 0,75 mm |
| Coating | 25 µm polyester |
| Structuur | Glad, iets glanzend |
| Kleur | Licht ivoorkleurig (RAL 1015) |
| Anti-Drup viltlaag | Zonder |
| Achterkant | Grijswit |
| Brandklasse | A1 |
| Toepassing | Normale atmosferische omstandigheden |
| Garantie | 10 jaar doorroesten |
| Hellingshoek | Onder 10° kitband gebruiken |
| Ondersteuningsafstand | 1,75 m (belasting max. 100 kg/m² en L/150 - zie belastingstabel) |
| Legrichting | L-R / R-L mogelijk |
| Bevestiging | Dal: ca 6 schroeven p/m² | Berg: ca. 6 schroeven en kalotten p/m² | Overlapping: ca. 3 schroeven p/m² | Vrijblijvende richtwaarden! |
Meer vragen en antwoorden vindt u in onze FAQ.
Bij onze in de fabriek op maat geproduceerde profielplaten is het niet nodig om de snijkanten extra te behandelen. Als u stalen profielplaten zelf bewerkt adviseren wij om de snijkanten met onze speciale reparatieverf te behandelen.
Om de verzinking van de platen aan de snijranden niet te beschadigen is het van groot belang gereedschap te gebruiken dat geen warmte ontwikkelt. Gebruik daarom nooit een slijpschijf. Wel kunt u een elektrische knabbelschaar of een decoupeerzaag gebruiken. Aluminium profielplaten kunt u wel met een slijpschijf bewerken.
Voor een professionele bevestiging adviseren wij de dak profielplaten met lange RVS schroeven en aluminium kalotten op de berg te bevestigen. Omdat het veel goedkoper is worden profielplaten in de praktijk vaak in het dal met korte verzinkte kleurkop schroeven bevestigd.
Voor grotere professionele projecten adviseren wij de belasting door sneeuw en wind door een bouwkundige te laten berekenen en u te laten adviseren over ondersteuningsafstanden, de vereiste plaatdikte en de juiste bevestigingsschroeven. Belastingstabellen vindt u onder downloads.
Let op: Verwijder tijdens en na de montage al het boorsel en zaagsel van profielplaten en ook uit de dakgoot. Blijft dat liggen kan dat lelijke vlekken op de coating veroorzaken welke op den duur kunnen gaan roesten.
Meer informatie vindt u in de montagehandleiding onder "downloads".
 |
Bevestiging op de berg met kalotten en schroeven (ca. 6 p/m²) |
 |
Optionale bevestiging in het dal met schroeven (ca. 6 p/m²) |
 |
Overlappingen worden altijd op de berg bevestigt (ca. 3 p/m²) |
Meer vragen en antwoorden vindt u in onze FAQ.
Voor een juiste montage conform de (bouw)regels van het land waar de producten die wij leveren worden toegepast is de afnemer cq. de uitvoerende ondernemer aansprakelijk! Onze montagehandleidingen zijn te zien als een vrijblijvend advies dat naar eer en geweten is opgesteld. Het is mogelijk dat in bepaalde landen bepaalde nationale bouwbesluitingen gelden.
Beschadigingen dienen ons uiterlijk binnen 3 dagen na levering en vóór de montage gemeld te worden. Monteren = Accepteren!
 |
